QuickNet MTP Trunk Cable Assemblies continued

Publicado en febrero 6, 2015 por Eduardo Calderon — Sin Comentarios ↓

QuickNet MTP Trunk Cable Assemblies continued

FSP51255F100A, FSP51255F150A, FSP51255F200A, FSP52455F100A, FSP52455F150A, FSP52455F200A, FSP54855F100A, FSP54855F150A, FSP54855F200A, FSP91255F100A, FSP91255F150A, FSP91255F200A, FSP92455F100A, FSP92455F150A, FSP92455F200A, FSP94855F100A, FSP94855F150A, FSP94855F200A

QuickNet MTP Trunk Cable Assemblies continued

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

Panduit ofrece Infraestructura Física Unificada (UPI) de soluciones basadas en que ayudan a los clientes optimizar la infraestructura física mediante la convergencia de forma inteligente los sistemas físicos y lógicos.

Estas soluciones apalancamiento información en tiempo real a:

Administrar los sistemas de manera más eficaz
Maximizar el rendimiento y la disponibilidad
los requisitos de cumplimiento normativo Satisfacer
Aumentar la seguridad en el lugar de trabajo

Como líder mundial en soluciones de red integrales, Panduit ayuda a los clientes a gestionar la infraestructura física mediante el aprovechamiento de los sistemas de productos robustos, liderazgo tecnológico y mundial experiencia y mediante el apoyo de un amplio ecosistema de socios y alianzas de renombre mundial.

Sistemas Panduit optimizar la disponibilidad, la fiabilidad, la seguridad, la integración y la seguridad en toda la infraestructura física y se combinan para ofrecer soluciones de la industria y de las aplicaciones que permiten la agilidad del negocio y el coste total de propiedad más bajo.

QuickNet™ MTP* Trunk Cable Assemblies (continued)

Numero de Parte PANDUIT: FSP51255F100A, FSP51255F150A, FSP51255F200A, FSP52455F100A, FSP52455F150A, FSP52455F200A, FSP54855F100A, FSP54855F150A, FSP54855F200A, FSP91255F100A, FSP91255F150A, FSP91255F200A, FSP92455F100A, FSP92455F150A, FSP92455F200A, FSP94855F100A, FSP94855F150A, FSP94855F200A

Tijuana, Tecate, Mexicali, Ensenada, Rosarito, La Paz, Los Cabos, San Luis Rio Colorado

QuickNet MTP Trunk Cable Assemblies

Publicado en febrero 6, 2015 por Eduardo Calderon — Sin Comentarios ↓

QuickNet MTP Trunk Cable Assemblies

FSPX1255F100A, FSPX1255F150A, FSPX1255F200A, FSPX2455F100A, FSPX2455F150A, FSPX2455F200A, FSPX4855F100A, FSPX4855F150A, FSPX4855F200A

QuickNet MTP Trunk Cable Assemblies

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

QuickNet MTP Trunk Cable Assemblies

QuickNet ™ MTP * Tronco de cables
• Conectividad cumple o excede los estándares TIA / EIA-568-B.3 y
ISO / IEC 11801 requisitos de desempeño
• El cable apantallado es compatible con la norma NFPA 262 (OFNP)
calificación de la flama
• MTP * conectores (12 fibras) son FOCIS-5 compatible
• Pérdida de inserción por par acoplado: 0.50dB típico, 0.75dB máx.
• Patentado por Panduit MTP * pulido proporciona baja
pérdida de inserción y alta pérdida de retorno, lo que minimiza la variabilidad
para mejorar el rendimiento de pérdida de enlace de canal
• Fábrica terminada y probada al 100% la pérdida de inserción
(datos de prueba suministrados con cada conjunto); monomodo y
10Gig ™ multimodo Cable troncal Asambleas son también
la prueba de pérdida de retorno
• polaridad TIA / EIA-568-B.1-7 normas (Método A) basado
soporta 10 tipos Gb / s, multimodo y monomodo de fibra,
y permite al revés de infraestructura de compatibilidad para
intercambiabilidad de componentes y un menor costo
de propiedad
• láser 10Gig ™ fibra optimizada se prueba según la norma IEEE 802.3ae
10 GbE para apoyar la red de transmisión a velocidades de hasta 10
Gb / s para el enlace con longitudes de hasta 300 metros en 850 nm
• diseños específicos de aplicaciones disponibles a medida
configuración, el alcance y la construcción de arranque para
requisitos de la aplicación; para obtener más información de contacto
Panduit o visita www.panduit.com

QuickNet™ MTP* Trunk Cable Assemblies
• Connectivity meets or exceeds TIA/EIA-568-B.3 and
ISO/IEC 11801 performance requirements
• Jacketed cable is compliant with NFPA 262 (OFNP)
flame rating
• MTP* (12-fiber) connectors are FOCIS-5 compliant
• Insertion loss per mated pair: 0.50dB typical, 0.75dB max.
• Panduit proprietary MTP* polishing provides low
insertion loss and high return loss, minimizing variability
for improved channel link loss performance
• Factory terminated and 100% tested for insertion loss
(test data supplied with each assembly); singlemode and
10Gig™ Multimode Trunk Cable Assemblies are also
tested for return loss
• TIA/EIA-568-B.1-7 (Method A) standards based polarity
supports 10 Gb/s, multimode, and singlemode fiber types,
and allows infrastructure backwards compatibility for
component interchangeability and a lower cost
of ownership
• 10Gig™ laser optimized fiber is tested per IEEE 802.3ae
10 GbE to support network transmission speeds up to 10
Gb/s for link lengths up to 300 meters at 850nm
• Application specific designs available to tailor
configuration, reach, and breakout construction to
application requirements; for more information contact
Panduit or visit www.panduit.com

Numero de Parte PANDUIT: FSPX1255F100A, FSPX1255F150A, FSPX1255F200A, FSPX2455F100A, FSPX2455F150A, FSPX2455F200A, FSPX4855F100A, FSPX4855F150A, FSPX4855F200A

Tijuana, Tecate, Mexicali, Ensenada, Rosarito, La Paz, Los Cabos, San Luis Rio Colorado

Etiquetado con: \, QuickNet, QuickNet MTP Trunk, QuickNet MTP Trunk Cable, QuickNet MTP Trunk Cable Assemblies
Publicado en: Panduit Datacomm

QuickNet MTP Interconnect Round Cable Assemblies Multimode 10Gig 50125m OM3 and OM4

Publicado en febrero 6, 2015 por Eduardo Calderon — Sin Comentarios ↓

QuickNet MTP Interconnect Round Cable Assemblies Multimode 10Gig 50125m OM3 and OM4

FZN0505RTPM001, FXN0505RTPM001, FZP0505RTPM001, FXP0505RTPM001, F9N0505RTPM001

QuickNet MTP Interconnect Round Cable Assemblies Multimode 10Gig 50125m OM3 and OM4

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

QuickNet MTP Interconnect Round Cable Assemblies Multimode 10Gig 50125m OM3 and OM4

QuickNet ™ MTP * Interconexión Ronda asambleas de cable –
Multimodo 10Gig ™ 50 / 125um (OM3 y OM4)
• Pasar todos los requisitos de rendimiento TIA / EIA-568-B.3
• FOCIS-5 compatible
• Pérdida de inserción por par acoplado: 0.50dB típica; 0.75dB max.
• Probado por IEEE 802.3ae 10 GbE para apoyar la red
velocidades de transmisión de hasta 10 Gb / s para longitudes de enlace
hasta 300 metros para OM3 y hasta 550 metros para
OM4 a 850 nm con 50 / 125um (OM3 y OM4) láser
fibra optimizada
• Compatible con todos los 50 / 125um (OM2) MPO o
Requisitos del sistema MTP *
• Fábrica terminada y probada al 100% la pérdida de inserción
• Los datos de pérdida de inserción y pérdida de retorno registran para cada
10Gig ™ multimodo Interconnect Ronda Asamblea Cable
• trazabilidad de por vida de los datos de prueba a un Q.C. número en cada
montaje de cable

QuickNet ™ MTP * Interconexión Ronda asambleas de cable –
9μm monomodo (OS1 / OS2)
• Pasar todos los requisitos de rendimiento TIA / EIA-568-B.3
• FOCIS-5 compatible
• inspeccionado la fábrica geometría de la cara final 100% es 100%
inspeccionado en el cumplimiento de Telcordia GR-326-CORE,
Número 3)
• Pérdida de inserción por par acoplado: 0.50dB típica; 0.75dB max.
• 8 grados APC polaco (55dB Pérdida mínima de retorno) en
monomodo MTP * satisface red de alta velocidad
requisitos de la aplicación
• Fábrica terminada y probada al 100% la pérdida de inserción y
pérdida de retorno
• Los datos de pérdida de inserción y pérdida de retorno registran para cada
conjunto de cables monomodo
• trazabilidad de por vida de los datos de prueba a un Q.C. número en
cada conjunto de cables

QuickNet™ MTP* Interconnect Round Cable Assemblies –
Multimode 10Gig ™ 50/125μm (OM3 and OM4)
• Pass all TIA/EIA-568-B.3 performance requirements
• FOCIS-5 compliant
• Insertion loss per mated pair: 0.50dB typical; 0.75dB max.
• Tested per IEEE 802.3ae 10 GbE to support network
transmission speeds up to 10 Gb/s for link lengths
up to 300 meters for OM3 and up to 550 meters for
OM4 at 850nm with 50/125um (OM3 and OM4) laser
optimized fiber
• Backward compatible with all 50/125um (OM2) MPO or
MTP* system requirements
• Factory terminated and 100% tested for insertion loss
• Insertion loss and return loss data recorded for every
10Gig ™ Multimode Interconnect Round Cable Assembly
• Lifetime traceability of test data to a Q.C. number on each
cable assembly

QuickNet™ MTP* Interconnect Round Cable Assemblies –
Singlemode 9μm (OS1/OS2)
• Pass all TIA/EIA-568-B.3 performance requirements
• FOCIS-5 compliant
• 100% factory inspected end face geometry is 100%
inspected in compliance with Telcordia GR-326-CORE,
Issue 3)
• Insertion loss per mated pair: 0.50dB typical; 0.75dB max.
• 8-degree APC polish (55dB minimum Return Loss) on
singlemode MTP* satisfies high-speed network
application requirements
• Factory terminated and 100% tested for insertion loss and
return loss
• Insertion loss and return loss data recorded for every
singlemode cable assembly
• Lifetime traceability of test data to a Q.C. number on
each cable assembly

Numero de Parte PANDUIT: FZN0505RTPM001, FXN0505RTPM001, FZP0505RTPM001, FXP0505RTPM001, F9N0505RTPM001

Tijuana, Tecate, Mexicali, Ensenada, Rosarito, La Paz, Los Cabos, San Luis Rio Colorado

Etiquetado con: QuickNet, QuickNet MTP Interconnect, QuickNet MTP Interconnect Round Cable Assemblies, QuickNet MTP Interconnect Round Cable Assemblies Multimode, QuickNet MTP Interconnect Round Cablle
Publicado en: Panduit Datacomm

QuickNet MTP Interconnect Cable Assemblies Singlemode 9125m OS1 OS2

Publicado en febrero 6, 2015 por Eduardo Calderon — Sin Comentarios ↓

QuickNet MTP Interconnect Cable Assemblies Singlemode 9125m OS1 OS2

F94D5-5M1Y, F96D5-5M1Y, F98D5-5M1Y, F912D5-5M1Y, S100X220YAJ NWSLC-7Y‡, S100X225VATY, S100X220VAC, T100X000CBC-BK

QuickNet MTP Interconnect Cable Assemblies Singlemode 9125m OS1 OS2

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

QuickNet MTP Interconnect Cable Assemblies Singlemode 9125m OS1 OS2

QuickNet ™ MTP * Interconexión asambleas de cable –
Monomodo 9 / 125um (OS1 / OS2)
• Pasar todos los requisitos de rendimiento TIA / EIA-568-B.3
• FOCIS-5 compatible
• 100% inspeccionado la fábrica geometría de la cara final (SC, ST, y
Caras extremas FJ® son 100% inspeccionados de acuerdo con
Telcordia GR-326-CORE, número 3)
• Pérdida de inserción por par acoplado: 0.50dB típica; 0.75dB max.
• 8 grados APC polaco (55dB Pérdida mínima de retorno) en
monomodo MTP * y pulido UPC (mínimo Retorno 55dB
Pérdida) en monomodo SC, ST, y FJ® satisfacer alta velocidad
requisitos de aplicaciones de red
• Fábrica terminada y probada al 100% la pérdida de inserción y
pérdida de retorno
• Los datos de pérdida de inserción y pérdida de retorno registran para cada
conjunto de cables monomodo
• trazabilidad de por vida de los datos de prueba a un Q.C. número en cada
montaje de cable

QuickNet™ MTP* Interconnect Cable Assemblies –
Singlemode 9/125μm (OS1/OS2)
• Pass all TIA/EIA-568-B.3 performance requirements
• FOCIS-5 compliant
• 100% factory inspected end face geometry (SC, ST, and
FJ® end faces are 100% inspected in compliance with
Telcordia GR-326-CORE, Issue 3)
• Insertion loss per mated pair: 0.50dB typical; 0.75dB max.
• 8-degree APC polish (55dB minimum Return Loss) on
singlemode MTP* and UPC polish (55dB minimum Return
Loss) on singlemode SC, ST, and FJ® satisfy high-speed
network application requirements
• Factory terminated and 100% tested for insertion loss and
return loss
• Insertion loss and return loss data recorded for every
singlemode cable assembly
• Lifetime traceability of test data to a Q.C. number on each
cable assembly

Numero de Parte PANDUIT: F94D5-5M1Y, F96D5-5M1Y, F98D5-5M1Y, F912D5-5M1Y, S100X220YAJ NWSLC-7Y‡, S100X225VATY, S100X220VAC, T100X000CBC-BK

Tijuana, Tecate, Mexicali, Ensenada, Rosarito, La Paz, Los Cabos, San Luis Rio Colorado

Etiquetado con: QuickNet MTP Interconnect, QuickNet MTP Interconnect Cable, QuickNet MTP Interconnect Cable Assemblies, QuickNet MTP Interconnect Cable Assemblies Singlemode, QuickNet MTP Interconnect Cable Assemblies Singlemode 9125m OS1, QuickNet MTP Interconnect Cable Assemblies Singlemode 9125m OS1 OS2
Publicado en: Panduit Datacomm

QuickNet MTP Interconnect Cable Assemblies Multimode 62 5 125m OM1

Publicado en febrero 6, 2015 por Eduardo Calderon — Sin Comentarios ↓

QuickNet MTP Interconnect Cable Assemblies Multimode 62 5 125m OM1

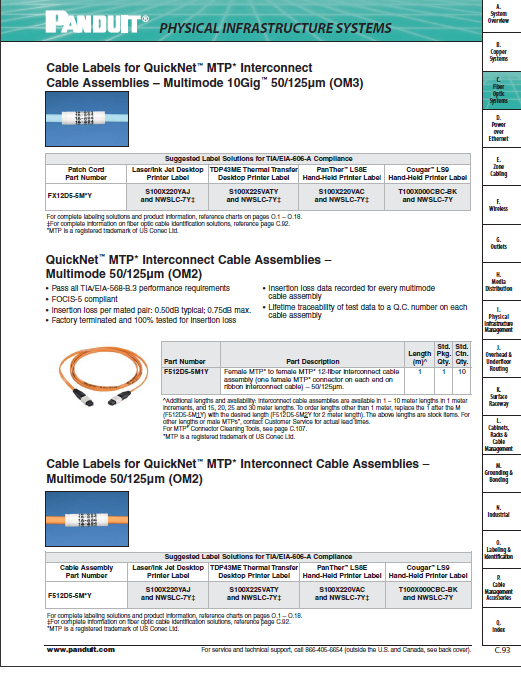

F64D5-5M1Y, F66D5-5M1Y, F68D5-5M1Y, F612D5-5M1Y, S100X220YAJ NWSLC-7Y‡, S100X225VATY, S100X220VAC, T100X000CBC-BK

QuickNet MTP Interconnect Cable Assemblies Multimode 62 5 125m OM1

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

QuickNet ™ MTP * Interconexión asambleas de cable –
Multimodo 62,5 / 125um (OM1)
• Pasar todos los requisitos de rendimiento TIA / EIA-568-B.3
• FOCIS-5 compatible
• Pérdida de inserción por par acoplado: 0.50dB típica; 0.75dB max.
• Fábrica terminada y probada al 100% la pérdida de inserción
• Los datos de pérdida de inserción registrados por cada multimodo
montaje de cable
• trazabilidad de por vida de los datos de prueba a un Q.C. número en cada
montaje de cable

QuickNet™ MTP* Interconnect Cable Assemblies –
Multimode 62.5/125μm (OM1)
• Pass all TIA/EIA-568-B.3 performance requirements
• FOCIS-5 compliant
• Insertion loss per mated pair: 0.50dB typical; 0.75dB max.
• Factory terminated and 100% tested for insertion loss
• Insertion loss data recorded for every multimode
cable assembly
• Lifetime traceability of test data to a Q.C. number on each
cable assembly

Numero de Parte PANDUIT: F64D5-5M1Y, F66D5-5M1Y, F68D5-5M1Y, F612D5-5M1Y, S100X220YAJ NWSLC-7Y‡, S100X225VATY, S100X220VAC, T100X000CBC-BK

Tijuana, Tecate, Mexicali, Ensenada, Rosarito, La Paz, Los Cabos, San Luis Rio Colorado

Etiquetado con: QuickNet, QuickNet MTP, QuickNet MTP Interconnect, QuickNet MTP Interconnect Cable, QuickNet MTP Interconnect Cable Assemblies Multimode, QuickNet MTP Interconnect Cable Assemblies Multimode 62 5 125m OM1
Publicado en: Panduit Datacomm

Cable Labels for QuickNet MTP Interconnect Cable Assemblies Multimode 10Gig 50 125μm OM3

Publicado en febrero 6, 2015 por Eduardo Calderon — Sin Comentarios ↓

Cable Labels for QuickNet MTP Interconnect Cable Assemblies Multimode 10Gig 50 125μm OM3

PANDUIT: S100X220YAJ, NWSLC-7Y‡, S100X225VATY, S100X220VAC, ,T100X000CBC-B

Cable Labels for QuickNet MTP Interconnect Cable Assemblies Multimode 10Gig 50 125μm OM3

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

QuickNet ™ MTP * Interconexión asambleas de cable –
Multimodo 50 / 125um (OM2)
• Pasar todos los requisitos de rendimiento TIA / EIA-568-B.3
• FOCIS-5 compatible
• Pérdida de inserción por par acoplado: 0.50dB típica; 0.75dB max.
• Fábrica terminada y probada al 100% la pérdida de inserción
• Los datos de pérdida de inserción registrados por cada multimodo
montaje de cable
• trazabilidad de por vida de los datos de prueba a un Q.C. número en cada
montaje de cable

QuickNet™ MTP* Interconnect Cable Assemblies –
Multimode 50/125μm (OM2)
• Pass all TIA/EIA-568-B.3 performance requirements
• FOCIS-5 compliant
• Insertion loss per mated pair: 0.50dB typical; 0.75dB max.
• Factory terminated and 100% tested for insertion loss
• Insertion loss data recorded for every multimode
cable assembly
• Lifetime traceability of test data to a Q.C. number on each
cable assembly

Numero de Parte PANDUIT: S100X220YAJ, NWSLC-7Y‡, S100X225VATY, S100X220VAC, ,T100X000CBC-BK

Tijuana, Tecate, Mexicali, Ensenada, Rosarito, La Paz, Los Cabos, San Luis Rio Colorado

Etiquetado con: Cable, Cable Labels, Cable Labels for QuickNet MTP, Cable Labels for QuickNet MTP Interconnect Cable, Cable Labels for QuickNet MTP Interconnect Cable Assemblies Multimode, Cable Labels for QuickNet MTP Interconnect Cable Assemblies Multimode 10Gig 50 125μm OM3
Publicado en: Panduit Datacomm

Cable Self Laminating Labels for QuickNet Hydra Cable Assemblies

Publicado en febrero 6, 2015 por Eduardo Calderon — Sin Comentarios ↓

Cable Self Laminating Labels for QuickNet Hydra Cable Assemblies

PANDUIT: NWSLC-3Y, S100X150VATY, S100X160VAC, T100X000CBC-BK S100X160YAJ, FZ12D5-5M1Y, FX12D5-5M1Y

Cable Self Laminating Labels for QuickNet Hydra Cable Assemblies

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

QuickNet ™ MTP * Interconexión asambleas de cable – Multimodo 10Gig ™
50 / 125um (OM3 y OM4)
• Pasar todos los requisitos de rendimiento TIA / EIA-568-B.3
• FOCIS-5 compatible
• Pérdida de inserción por par acoplado: 0.50dB típica; 0.75dB max.
• Probado por IEEE 802.3ae 10 GbE para apoyar la red
velocidades de transmisión de hasta 10 Gb / s para el enlace de longitud de hasta
300 metros para OM3 y hasta 550 metros para OM4 en
850 con 50 / 125um (OM3 y OM4) láser optimizado
fibra
• Compatible con todos los 50 / 125um (OM2) MPO o
Requisitos del sistema MTP *
• Fábrica terminada y probada al 100% la pérdida de inserción
• Los datos de pérdida de inserción y pérdida de retorno registran para cada
10Gig ™ multimodo Interconnect Cable Assembly
• trazabilidad de por vida de los datos de prueba a un Q.C. número en cada
montaje de cable

QuickNet ™ MTP* Interconnect Cable Assemblies – Multimode 10Gig ™
50/125μm (OM3 and OM4)
• Pass all TIA/EIA-568-B.3 performance requirements
• FOCIS-5 compliant
• Insertion loss per mated pair: 0.50dB typical; 0.75dB max.
• Tested per IEEE 802.3ae 10 GbE to support network
transmission speeds up to 10 Gb/s for link lengths up to
300 meters for OM3 and up to 550 meters for OM4 at
850nm with 50/125μm (OM3 and OM4) laser optimized
fiber
• Backward compatible with all 50/125μm (OM2) MPO or
MTP* system requirements
• Factory terminated and 100% tested for insertion loss
• Insertion loss and return loss data recorded for every
10Gig ™ Multimode Interconnect Cable Assembly
• Lifetime traceability of test data to a Q.C. number on each
cable assembly

Numero de Parte: PANDUIT: NWSLC-3Y, S100X150VATY, S100X160VAC, T100X000CBC-BK
S100X160YAJ, FZ12D5-5M1Y, FX12D5-5M1Y

Tijuana, Tecate, Mexicali, Ensenada, Rosarito, La Paz, Los Cabos, San Luis Rio Colorado

Etiquetado con: Cable Self Laminatin, Cable Self Laminating Labels, Cable Self Laminating Labels for QuickNet Hydra, Cable Self Laminating Labels for QuickNet Hydra Cable, Cable Self Laminating Labels for QuickNet Hydra Cable Assemblies
Publicado en: Panduit Datacomm

QuickNet Hydra Cable Assemblies

Publicado en febrero 6, 2015 por Eduardo Calderon — Sin Comentarios ↓

QuickNet Hydra Cable Assemblies

FHPX126LM005N, FHPX126LM010N, FHPX126LM015N, FHPX126LM020N, FHP5126LM005N, FHP5126LM010N, FHP5126LM015N, FHP5126LM020N, FHP9126LM005N, FHP9126LM010N, FHP9126LM015N, FHP9126LM020N

QuickNet Hydra Cable Assemblies

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

QuickNet ™ Hydra conjuntos de cables

• Conectividad cumple o excede los estándares TIA / EIA-568-B.3 y
ISO / IEC 11801 requisitos de desempeño
• LC y conector SC vivienda y arranque colores siguen
TIA / EIA-568-C.3 sugirió esquema de identificación de color
• El cable apantallado es compatible con la norma NFPA 262 (OFNP)
calificación de la flama
• MTP * conectores (12 fibras) son FOCIS-5 compatible
• Pérdida de inserción por par acoplado: 0.50dB típico, 0.75dB máx.
• Patentado por Panduit MTP * pulido proporciona baja
pérdida de inserción y alta pérdida de retorno, lo que minimiza la variabilidad
para mejorar el rendimiento de pérdida de enlace de canal
• Conectores tradicionales (Panduit LC, SC y ST)
proporcionar flexibilidad de diseño en todo el centro de datos
• Pérdida de inserción por par acoplado: 0.10dB típico, 0.30dB máx.
(multimodo); 0.25dB típico, 0.50dB máx. (monomodo)
• Fábrica terminada y probada al 100% la pérdida de inserción
(datos de prueba suministrados con cada conjunto); monomodo y
10Gig ™ multimodo Hydra asambleas de cable también probó
por la pérdida de retorno
• estándares TIA / EIA-568-B.1-7 polaridad basada soporta 10
Gb / s, tipo multimodo y monomodo de fibra, y permite
al revés de infraestructura de compatibilidad para el componente
intercambiabilidad y un menor coste de propiedad
• láser 10Gig ™ fibra optimizada se prueba según la norma IEEE 802.3ae
10 GbE para apoyar la red de transmisión de datos hasta
10 Gb / s para el enlace con longitudes de hasta 300 metros en 850 nm
• diseños específicos de aplicaciones disponibles a medida
configuración, el alcance y la construcción de arranque para
requisitos de la aplicación; para obtener más información de contacto
Panduit o visita www.panduit.com

QuickNet Hydra Cable Assemblies

• Connectivity meets or exceeds TIA/EIA-568-B.3 and
ISO/IEC 11801 performance requirements
• LC and SC connector housing and boot colors follow
TIA/EIA-568-C.3 suggested color identification scheme
• Jacketed cable is compliant with NFPA 262 (OFNP)
flame rating
• MTP* (12-fiber) connectors are FOCIS-5 compliant
• Insertion loss per mated pair: 0.50dB typical, 0.75dB max.
• Panduit proprietary MTP* polishing provides low
insertion loss and high return loss, minimizing variability
for improved channel link loss performance
• Traditional connectors (Panduit LC, SC, and ST)
provide design flexibility throughout the data center
• Insertion loss per mated pair: 0.10dB typical, 0.30dB max.
(multimode); 0.25dB typical, 0.50dB max. (singlemode)
• Factory terminated and 100% tested for insertion loss
(test data supplied with each assembly); singlemode and
10Gig™ Multimode Hydra Cable Assemblies also tested
for return loss
• TIA/EIA-568-B.1-7 standards based polarity supports 10
Gb/s, multimode, and singlemode fiber types, and allows
infrastructure backwards compatibility for component
interchangeability and a lower cost of ownership
• 10Gig™ laser optimized fiber is tested per IEEE 802.3ae
10 GbE to support network transmission speeds up to
10 Gb/s for link lengths up to 300 meters at 850nm
• Application specific designs available to tailor
configuration, reach, and breakout construction to
application requirements; for more information contact
Panduit or visit www.panduit.com

Numero de Parte PANDUIT:

FHPX126LM005N, FHPX126LM010N, FHPX126LM015N, FHPX126LM020N, FHP5126LM005N, FHP5126LM010N, FHP5126LM015N, FHP5126LM020N, FHP9126LM005N, FHP9126LM010N, FHP9126LM015N, FHP9126LM020N

Tijuana, Tecate, Mexicali, Ensenada, Rosarito, La Paz, Los Cabos, San Luis Rio Colorado

Etiquetado con: QuickNet, QuickNet Hydra, QuickNet Hydra Cable, QuickNet Hydra Cable Assemblies
Publicado en: Panduit Datacomm

LabelCore Fiber Optic Cable Identification System

Publicado en febrero 6, 2015 por Eduardo Calderon — Sin Comentarios ↓

LabelCore Fiber Optic Cable Identification System

NWSLC-2Y, NWSLC-3Y, NWSLC-7Y

LabelCore Fiber Optic Cable Identification System

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

LabelCore ™ Fibra Óptica Sistema de Identificación de cable
• Proporciona una mayor superficie de etiquetado en pequeños cables que permiten
leyendas para ser visto claramente
• manga está hecho de material PVC flexible
• Localice la manga de s

LabelCore™ Fiber Optic Cable Identification System
• Provides a larger labeling surface on small cables allowing
legends to be clearly seen
• Sleeve is made of flexible PVC material
• Locate sleeve on s

Numero de Parte PANDUIT:NWSLC-2Y, NWSLC-3Y, NWSLC-7Y

Tijuana, Tecate, Mexicali, Ensenada, Rosarito, La Paz, Los Cabos, San Luis Rio Colorado

Etiquetado con: LabelCore, LabelCore Fiber, LabelCore Fiber Optic, LabelCore Fiber Optic Cable, LabelCore Fiber Optic Cable Identification, LabelCore Fiber Optic Cable Identification System
Publicado en: Panduit Datacomm

Opti Core Fiber Optic Reference Cable Assemblies continued

Publicado en febrero 6, 2015 por Eduardo Calderon — Sin Comentarios ↓

Opti Core Fiber Optic Reference Cable Assemblies continued

FR19S1-R1M02, FR19S1-R3M02, FR19S1-R2M02, FR19S3-R3M02, FR19S3-R1M02, FR19S3-R2M02, FR19S2-R2M02, FR19S2-R1M02, FR19S2-R3M02

Opti Core Fiber Optic Reference Cable Assemblies continued

Contactenos en: www.innovative.com.mx Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Innovative Trade Center Tijuana, B. C. Distribuimos en toda la republica

Estas soluciones apalancamiento información en tiempo real a:

Administrar los sistemas de manera más eficaz
Maximizar el rendimiento y la disponibilidad
los requisitos de cumplimiento normativo Satisfacer
Aumentar la seguridad en el lugar de trabajo

Opti-Core® Fiber Optic Reference Cable Assemblies (continued)

Numero de Parte PANDUIT: FR19S1-R1M02, FR19S1-R3M02, FR19S1-R2M02, FR19S3-R3M02, FR19S3-R1M02, FR19S3-R2M02, FR19S2-R2M02, FR19S2-R1M02, FR19S2-R3M02

Tijuana, Tecate, Mexicali, Ensenada, Rosarito, La Paz, Los Cabos, San Luis Rio Colorado

Etiquetado con: Opti Core Fiber, Opti Core Fiber Optic, Opti Core Fiber Optic Reference, Opti Core Fiber Optic Reference Cable, Opti Core Fiber Optic Reference Cable Assemblies, Opti Core Fiber Optic Reference Cable Assemblies continued
Publicado en: Panduit Datacomm
