9L260XX Series

Publicado en febrero 26, 2016 por Joel Alberto Ibarra Andrade — Sin Comentarios ↓

9L260XX Series

Flat cable 9L260XX Series

B9L26010-100, B9L26016-100, B9L26020-100, B9L26034-100

Somos Especialistas en Cables. Distribuimos en toda la Republica Mexicana: Innovative Trade Center, Tel: (664) 621 33 36 / 621 30 09 ventas@innovative.com.mx, soporte@innovative.com.mx, Tijuana, B. C. www.innovative.com.mx

Flat cable 9L260XX Series

BELDEN
Belden (serie 9L260XX) 0.050. Cable de cinta gris de tono extruido fue diseñado para uso general
propósito aplicaciones de interconexión electrónicos donde se requieren capacidades de conducción de corriente más altas.
El diseño también se ajusta a las especificaciones de rendimiento eléctricos esbozados por el SCSI-3 en paralelo
documento de interfaz. Al igual que con la serie 9L280XX, el cable ofrece-terminación en masa fiable
la norma en 0.100. en contacto con los conectores IDC, la flexibilidad, eléctricas, y de los brotes pueden los consistentes
hacerse fácilmente con la función de corte de diseño. Además, el espesor total del cable es solamente
0,038 pulg. ± 0,002 pulgadas. Mateability permitiendo con todos los conectores IDC estándar. El cable es
construida de conductores de cobre estañado trenzado 26 AWG (7×34). El material de aislamiento consiste en
PVC gris, con una franja azul de polaridad para la alineación adecuada de los circuitos. Varios recuentos conductores son
estándar; otros tamaños están disponibles bajo petición. El cable es aprobado por UL y CSA, y
pasa el VW-1 del alambre vertical de la llama de prueba.
Código de color: gris con franja azul polaridad (estándar).
Aplicación: la interconexión interna o el cableado interno de equipos electrónicos.

ESPECIFICACIONES DE Flat cable
1. CONDUCTOR: 26 AWG (7×34) de cobre estañado
2. AISLAMIENTO: 0.010 en nom.. la pared del PVC gris
3. PASO: 0,050 ± 0,002 pulgadas..
4. Temperatura de trabajo: -40 ° C a 105 ° C
5. Grado de inflamabilidad: UL: VW–1; CSA: FT1
6. Autorización UL ARCHIVO: E12683, estilo AWM 2651
7. CSA APROBACIÓN EXPEDIENTE: 105 ° C 300 V FT1
8. PRESENTACIÓN: H100, H300, R300
9. Régimen de voltaje: 300 V
10.CURRENT PUNTUACIÓN: 1.5 A
11.CONDUCTOR RESISTENCIA: 43 ohmios / 1.000 pies.
12.INSULATION RESISTENCIA:.> 1 x 1010 10 ohmios de 10 pies (3 m)
13.IMPEDANCE: 90 ohmios
14.CAPACITANCE *: (@ 1 MHz) 18 pF / ft. (59.06 pF / m)
15.INDUCTANCE *: (@ 1 MHz) 0.15 uH / ft. (0.49 uH / m)
16.PROPAGATION RETRASO *: 1,48 ns / ft. (4,85 ns / m)
* Configuración de prueba: G–S–G (tierra de señal-tierra)

Flat cable 9L260XX Series

BELDEN
Belden’s (9L260XX series) 0.050 in. pitch extruded gray ribbon cable was designed for general
purpose electronic interconnect applications where higher current carrying capacities are required.
The design also conforms to the electrical performance specifications outlined by the SCSI-3 parallel
interface document. As with the 9L280XX series, the cable provides reliable mass-termination
to standard 0.100 in. contact IDC connectors, flexibility, consistent electricals and breakouts can
be made easily with the tear feature design. In addition, the overall cable thickness is only
0.038 in. ± 0.002 in. allowing mateability with all standard IDC connectors. The cable is
constructed of stranded 26 AWG (7×34) tinned copper conductors. Insulation material consists of
gray PVC, with a blue polarity stripe for proper circuit alignment. Various conductor counts are
standard; other sizes are available upon request. The cable is UL approved and CSA certified, and
passes the VW-1 Vertical Wire Flame Test.
Color Code: Gray with blue polarity stripe (standard).
Application: Internal interconnection or internal wiring of electronic equipment.

SPECIFICATIONS Flat cable
1. CONDUCTOR: 26 AWG (7×34) tinned copper
2. INSULATION: 0.010 in. nom. wall gray PVC
3. PITCH: 0.050 in. ± 0.002 in.
4. TEMPERATURE RATING: -40°C to 105°C
5. FLAMMABILITY RATING: UL: VW-1; CSA: FT1
6. UL APPROVAL FILE: E12683, AWM Style 2651
7. CSA APPROVAL FILE: 105°C 300 V FT1
8. PACKAGING: H100, H300, R300
9. VOLTAGE RATING: 300 V
10.CURRENT RATING: 1.5 A
11.CONDUCTOR RESISTANCE: 43 ohms/1,000 ft.
12.INSULATION RESISTANCE: >1 x 1010 10 ohms 10 ft. (3 m)
13.IMPEDANCE: 90 ohms
14.CAPACITANCE*: (@ 1 MHz) 18 pF/ft. (59.06 pF/m)
15.INDUCTANCE*: (@ 1 MHz) 0.15 μH/ft. (0.49 μH/m)
16.PROPAGATION DELAY*: 1.48 ns/ft. (4.85 ns/m)
*Test Configuration: G-S-G (ground-signal-ground)

B9L26010-100, B9L26016-100, B9L26020-100, B9L26034-100

Tijuana, Rosarito, Mexicali, Ensenada, Tecate, San Luis Rio Colorado, Son, La Paz, BCS, Los Cabos BCS

Etiquetado con: 9L260XX, 9L260XX Series, assemblies of harness, Cable, cable assembly, cable harness manufacturing, flat, Flat cable, harness brainding shielding, harness manufacturers, mantenimiento, Manufacturing of harness, maquiladoras, mro, oem, Series, wire harness assembler, wire harness manufacturer, wiring harness
Publicado en: Cable y Alambre, Wire and Cable

9L280XX Series

Publicado en febrero 26, 2016 por Joel Alberto Ibarra Andrade — Sin Comentarios ↓

9L280XX Series

Flat Ribbon Cable 9L280XX Series

B9L28009-100,B9L28010-100, B9L28014-300, B9L28015-100, B9L28016-100, B9L28020-100, B9L28025-100, B9L28026-100, B9L28034-100, B9L28040-100, B9L28050-100, B9L28064-100

Flat Ribbon Cable 9L280XX Series

BELDEN
Belden (Serie 9L280XX) 0.050. Cable de cinta gris de tono extruido fue diseñado para uso general
propósito aplicaciones de interconexión electrónicos. El cable proporciona fiable en masa a la terminación
estándar en 0.100. en contacto con los conectores IDC, la flexibilidad, eléctricas, y de los brotes pueden ser consistentes
hecho fácilmente con la función de corte de diseño. El cable está construido de trenzado 28 AWG (7 x 36) estañado
conductores de cobre. El material aislante se compone de PVC gris, con una raya roja para la polaridad correcta
alineación circuito. Varios recuentos conductores son estándar; otros tamaños están disponibles bajo petición.
El cable es aprobado por UL y CSA, y pasa el VW–1 cable vertical ensayo a la llama.
Código de color: gris con franja roja polaridad (estándar).
Aplicación: la interconexión interna o el cableado interno de equipos electrónicos.

ESPECIFICACIONES DE Flat Ribbon
1. CONDUCTOR: 28 AWG (7×36) de cobre estañado
2. AISLAMIENTO: 0.010 en nom.. la pared del PVC gris
3. PASO: 0,050 ± 0,002 pulgadas..
4. CLASIFICACIÓN DE TEMPERATURA -40 ° C a 105 ° C
5. Grado de inflamabilidad: UL: VW–1; CSA: FT1
6. Autorización UL ARCHIVO: E12683, estilo AWM 2651
7. CSA APROBACIÓN DE ARCHIVO: LL7874, AWM CSA I A 105 ° C a 300 V FT1
8. PRESENTACIÓN: H100, H300, R300
9. Régimen de voltaje: 300 V
10.CURRENT PUNTUACIÓN: 1 A por conductor
11.CONNECTOR RESISTENCIA: 68,2 ohmios / 1.000 pies.
12.INSULATION RESISTENCIA:.> 1 x 1010 10 ohmios de 10 pies (3 m)
13.IMPEDANCE *: 105 ohmios
14.CAPACITANCE *: (@ 1 MHz) 15 pF / ft. (49 pF / m)
15.INDUCTANCE *: (@ 1 MHz) 0.20 uH / ft. (0.66 uH / m)
16.PROPOGATION RETRASO *: 1,40 ns / ft. (4.6 ns / m)
* Configuración de prueba: G–S–G (tierra de señal-tierra)

Flat Ribbon Cable 9L280XX Series

BELDEN
Belden’s (9L280XX Series) 0.050 in. pitch extruded gray ribbon cable was designed for general
purpose electronic interconnect applications. The cable provides reliable mass-termination to
standard 0.100 in. contact IDC connectors, flexibility, consistent electricals and breakouts can be
made easily with the tear feature design. The cable is constructed of stranded 28 AWG (7×36) tinned
copper conductors. Insulation material consists of gray PVC, with a red polarity stripe for proper
circuit alignment. Various conductor counts are standard; other sizes are available upon request.
The cable is UL approved and CSA certified, and passes the VW-1 Vertical Wire Flame Test.
Color Code: Gray with red polarity stripe (standard).
Application: Internal interconnection or internal wiring of electronic equipment.

SPECIFICATIONS Flat Ribbon
1. CONDUCTOR: 28 AWG (7×36) tinned copper
2. INSULATION: 0.010 in. nom. wall gray PVC
3. PITCH: 0.050 in. ± 0.002 in.
4. TEMPERATURE RATING -40°C to 105°C
5. FLANMABILITY RATING: UL: VW-1; CSA: FT1
6. UL APPROVAL FILE: E12683, AWM Style 2651
7. CSA APPROVAL FILE: LL7874, CSA AWM I A 105°C 300 V FT1
8. PACKAGING: H100, H300, R300
9. VOLTAGE RATING: 300 V
10.CURRENT RATING: 1 A per conductor
11.CONNECTOR RESISTANCE: 68.2 ohms /1,000 ft.
12.INSULATION RESISTANCE: >1 x 1010 10 ohms 10 ft. (3 m)
13.IMPEDANCE*: 105 ohms
14.CAPACITANCE*: (@ 1 MHz) 15 pF/ft. (49 pF/m)
15.INDUCTANCE*: (@ 1 MHz) 0.20 μH/ft. (0.66 μH/m)
16.PROPOGATION DELAY*: 1.40 ns/ft. (4.6 ns/m)
*Test Configuration: G-S-G (ground-signal-ground)

B9L28009-100,B9L28010-100, B9L28014-300, B9L28015-100, B9L28016-100, B9L28020-100, B9L28025-100, B9L28026-100, B9L28034-100, B9L28040-100, B9L28050-100, B9L28064-100

Tijuana, Rosarito, Mexicali, Ensenada, Tecate, San Luis Rio Colorado, Son, La Paz, BCS, Los Cabos BCS

Etiquetado con: 9L280XX, 9L280XX Series, assemblies of control panel, Automatizacion, Cable, cable eléctrico, cable from control panel manufacturing, centros de carga, cercas electricas, control panel, control panel manufacturers, eléctrica, flat, Flat Ribbon Cable, Industria, industria aeroespacial, industria automotriz, Manufacturing of contro panel, panel solar, PLC, ribbon, Series, servomotores, subestación eléctrica, tablero de control, Tablero eléctrico
Publicado en: Cable y Alambre, Wire and Cable

CABLE PARA TRAFICO VEHICULAR

Publicado en febrero 26, 2016 por Autor 1 — Sin Comentarios ↓

CABLE PARA TRAFICO VEHICULAR

2E-1406, 2E-1407, 2E-1408, 2E-1409, 2E-1410, 2E-1411, 2E-1412, 2E-1414, 2E-1415, 2E-1419, 2E-1424, 2E-1202, 2E-1203, 2E-1204, 2E-1205, 2E-1206, 2E-1207, 2E-1208, 2E-1209, 2E-1210, 2E-1211, 2E-1213, 2E-1214, 2E-1215, 2E-1219, 2E-1224, 2F-1402, 2F-1403, 2F-1404, 2F-1405, 2F-1406, 2F-1407, 2F-1408, 2F-1409, 2F-1410, 2F-1411, 2F-1412, 2F-1414

CABLE PARA TRAFICO VEHICULAR

Contactanos en www.innovative.com.mx, Tel: (664) 621 30 09 / 621 37 36, ventas@innovative.com.mx, INNOVATIVE TRADE CENTER, Tijuana, Baja California, soporte@innovative.com.mx,

CABLE PARA TRAFICO VEHICULAR: El señalamiento horizontal y vertical de carreteras y vialidades urbanas se integra mediante marcas en el pavimento y en las estructuras adyacentes; tableros con símbolos, pictogramas y leyendas, así como otros elementos, constituyendo un sistema que tiene por objeto delinear las características geométricas de esas vías públicas; denotar todos aquellos elementos estructurales que estén instalados dentro del derecho de vía; prevenir sobre la existencia de algún peligro potencial en el camino y su naturaleza; regular el tránsito señalando la existencia de limitaciones físicas o prohibiciones reglamentarias que restringen su uso; guiar oportunamente a los usuarios a lo largo de sus itinerarios, indicando los nombres y ubicaciones de las poblaciones, los lugares de interés y las distancias en kilómetros, e informando sobre la existencia de servicios o de lugares de interés turístico o recreativo, transmitiéndoles indicaciones relacionadas con su seguridad y con la protección de las vías de comunicación, para regular y canalizar correctamente el tránsito de vehículos y peatones, por lo que, con el propósito de facilitar que los usuarios comprendan esas indicaciones, dicho sistema debe ser uniforme en todo el territorio nacional, para disminuir la ocurrencia de accidentes utilizando CABLE PARA TRAFICO VEHICULAR

CABLE PARA TRAFICO VEHICULAR:

IMSA 19-1

Para su uso en sistemas de señales en el conducto subterráneo / conducto, o como cable de antena con el apoyo de un mensajero, o para la instalación en edificios

IMSA 20-1

Para su uso en sistemas de señales y aprobado para su instalación en conductos subterráneos o como cable de antena con el apoyo de un mensajero

IMSA 20-3

Para su uso en sistemas de señales como un cable de antena autoportante.

IMSA 50-2

Para su uso en sistemas de señales, conducto subterráneo y en aplicaciones de enterrado directo. Comúnmente utilizado en sistemas de circuito para detectar vehículos.

IMSA 51-5 / 51-07

Incrustado en firmes de carreteras para detectar vehículos para el propósito de cambiar las señales o la determinación de cantidad de flujo de tráfico.

Tránsito rápido

El cableado interno para los coches de tránsito rápido y vagones de ferrocarril pesadas y ligeras. También se utiliza en las locomotoras eléctricas diesel, equipos de vía y vehículos todo terreno

CABLE PARA TRAFICO VEHICULAR

CABLE PARA SEMAFORO 1

N.P. CABLE PARA TRAFICO VEHICULAR: 2E-1406, 2E-1407, 2E-1408, 2E-1409, 2E-1410, 2E-1411, 2E-1412, 2E-1414, 2E-1415, 2E-1419, 2E-1424, 2E-1202, 2E-1203, 2E-1204, 2E-1205, 2E-1206, 2E-1207, 2E-1208, 2E-1209, 2E-1210, 2E-1211, 2E-1213, 2E-1214, 2E-1215, 2E-1219, 2E-1224, 2F-1402, 2F-1403, 2F-1404, 2F-1405, 2F-1406, 2F-1407, 2F-1408, 2F-1409, 2F-1410, 2F-1411, 2F-1412, 2F-1414

CABLE PARA TRAFICO VEHICULAR en: San Luis Rio Colorado, Mexicali, Tecate, Tijuana, Rosarito, Ensenada, La Paz, Los Cabos

Etiquetado con: Cable, cable armado, cable blindado, cable de control, cable eléctrico, cable Ethernet, cable multi conductor, cable multipar, CABLE PARA, CABLE PARA TRAFICO, CABLE PARA TRAFICO VEHICULAR, CABLE PARA TRANSITO, CABLE PARA TRANSITO VEHICULAR, cable profibus, cable triada, cableado estructurado, caminos y puentes, capufe, gobierno del estado, gobierno federal, gobierno municipal, obras publicas, PARA TRANSITO VEHICULAR, TRAFICO VEHICULAR, TRAFICO VEHICULAR CABLE PARA, TRANSITO VEHICULAR CABLE PARA, VEHICULAR
Publicado en: Soluciones

CABLE PARA SEMAFORO

Publicado en febrero 26, 2016 por Autor 1 — Sin Comentarios ↓

CABLE PARA SEMAFORO

2D-1402, 2D-1403, 2D-1404, 2D-1405, 2D-1406, 2D-1407, 2D-1408, 2D-1409, 2D-1410, 2D-1411, 2D-1412,2D-1414, 2D-1415, 2D-1419, 2D-1420, 2D-1424, 2D-1433, 2D-1202, 2D-1203, 2D-1204, 2D-1205, 2D-1206, 2D-1207, 2D-1208, 2D-1209, 2D-1210, 2D-1211, 2D-1212, 2D-1214, 2D-1215, 2D-1219, 2D-1220, 2D-1224, 2D-1233, 2E-1402, 2E-1403, 2E-1404, 2E-1405

CABLE PARA SEMAFORO

Contactanos en www.innovative.com.mx, Tel: (664) 621 30 09 / 621 37 36, ventas@innovative.com.mx, INNOVATIVE TRADE CENTER, Tijuana, Baja California, soporte@innovative.com.mx,

CABLE PARA SEMAFORO: El señalamiento horizontal y vertical de carreteras y vialidades urbanas se integra mediante marcas en el pavimento y en las estructuras adyacentes; tableros con símbolos, pictogramas y leyendas, así como otros elementos, constituyendo un sistema que tiene por objeto delinear las características geométricas de esas vías públicas; denotar todos aquellos elementos estructurales que estén instalados dentro del derecho de vía; prevenir sobre la existencia de algún peligro potencial en el camino y su naturaleza; regular el tránsito señalando la existencia de limitaciones físicas o prohibiciones reglamentarias que restringen su uso; guiar oportunamente a los usuarios a lo largo de sus itinerarios, indicando los nombres y ubicaciones de las poblaciones, los lugares de interés y las distancias en kilómetros, e informando sobre la existencia de servicios o de lugares de interés turístico o recreativo, transmitiéndoles indicaciones relacionadas con su seguridad y con la protección de las vías de comunicación, para regular y canalizar correctamente el tránsito de vehículos y peatones, por lo que, con el propósito de facilitar que los usuarios comprendan esas indicaciones, dicho sistema debe ser uniforme en todo el territorio nacional, para disminuir la ocurrencia de accidentes

CABLE PARA SEMAFORO:

IMSA 19-1

Para su uso en sistemas de señales en el conducto subterráneo / conducto, o como cable de antena con el apoyo de un mensajero, o para la instalación en edificios

IMSA 20-1

Para su uso en sistemas de señales y aprobado para su instalación en conductos subterráneos o como cable de antena con el apoyo de un mensajero

IMSA 20-3

Para su uso en sistemas de señales como un cable de antena autoportante.

IMSA 50-2

Para su uso en sistemas de señales, conducto subterráneo y en aplicaciones de enterrado directo. Comúnmente utilizado en sistemas de circuito para detectar vehículos.

IMSA 51-5 / 51-07

Incrustado en firmes de carreteras para detectar vehículos para el propósito de cambiar las señales o la determinación de cantidad de flujo de tráfico.

Tránsito rápido

CABLE PARA SEMAFORO 1

N.P. CABLE PARA SEMAFORO: 2D-1402, 2D-1403, 2D-1404, 2D-1405, 2D-1406, 2D-1407, 2D-1408, 2D-1409, 2D-1410, 2D-1411, 2D-1412,2D-1414, 2D-1415, 2D-1419, 2D-1420, 2D-1424, 2D-1433, 2D-1202, 2D-1203, 2D-1204, 2D-1205, 2D-1206, 2D-1207, 2D-1208, 2D-1209, 2D-1210, 2D-1211, 2D-1212, 2D-1214, 2D-1215, 2D-1219, 2D-1220, 2D-1224, 2D-1233, 2E-1402, 2E-1403, 2E-1404, 2E-1405

CABLE PARA SEMAFORO en:San Luis Rio Colorado, Mexicali, Tecate, Tijuana, Rosarito, Ensenada, La Paz, Los Cabos

Etiquetado con: Cable, cable alta temperatura, cable armado, cable blindado, cable coaxial, cable datos, cable de control, cable eléctrico, cable Ethernet, cable multi conductor, cable multipar, CABLE PARA SEMAFORO, cable profibus, cable triada, cable utp, cable voz, cableado estructurado, SEMAFORO, SEMAFORO CABLE
Publicado en: Belden

2L280XX Series

Publicado en febrero 26, 2016 por Joel Alberto Ibarra Andrade — Sin Comentarios ↓

2L280XX Series

Flat cable 2L280XX Series

B2L28026-100, B2L28050-100

Flat cable 2L280XX Series

BELDEN
1 mm de Belden (0.03937 pulg. De paso) extruido cable plano gris fue diseñado para el
mercado de la unidad de disco donde se emplea el conector IDC 2 mm. El cable proporciona una mejor
reducción de espacio, los brotes fáciles para el enrutamiento de circuito, y mantiene la capacidad de transporte de corriente
requerido para estas aplicaciones. Además, el rendimiento eléctrico cumple con esos requisitos
especificados por el interfaz paralelo SCSI–3. El cable está construido de trenzado 28 AWG
(7 x 36) conservas de conductores de cobre. El material aislante se compone de PVC gris, con una polaridad negro
la raya para la alineación adecuada de los circuitos. conteos estándar son las siguientes 26, 34, 40, 44 y 50;
otros tamaños están disponibles bajo petición. El cable está aprobado por UL y certificado por CSA,
y pasa el VW–1 cable vertical ensayo a la llama.

ESPECIFICACIONES DE Flat cable
1. CONDUCTORES: 28 AWG (7×36) de cobre estañado
2. AISLAMIENTO: 0.010 en nom.. la pared del PVC gris
3. PASO: 0,0394 ± 0,002 en en..
4. Temperatura de trabajo: -40 ° C a 105 ° C
5. Grado de inflamabilidad: VW–1, CSA: FT1
6. Autorización UL ARCHIVO: E12683, estilo AWM 2651
7. CSA APROBACIÓN DE ARCHIVO: LL7874, AWM CSA I A 105 ° C a 300 V FT1
8. PRESENTACIÓN: H100, R300
9. Régimen de voltaje: 300 V
10.CURRENT PUNTUACIÓN: 1 A por conductor
11.CONDUCTOR RESISTENCIA: 68,2 ohmios / 1.000 pies.
12.INSULATION RESISTENCIA:.> 1 x 1010 10 ohmios de 10 pies (3 m)
13.IMPEDANCE: 90 ohmios
14.CAPACITANCE: (@ 1 MHz) 16.5 pF / ft. (54 pF / m)
15.INDUCTANCE: (@ 1 MHz) 0.16 uH / ft. (0.52 uH / m)
16.PROPAGATION DEMORA: 1,47 ns / ft. (4.8 ns / m)

Flat cable 2L280XX Series

BELDEN
Belden’s 1 mm (0.03937 in. pitch) extruded gray ribbon cable was designed for the
disk drive market where the 2 mm IDC connector is widely used. The cable provides improved
space reduction, easy breakouts for circuit routing, and maintains the current carrying capacity
required for these applications. In addition, the electrical performance meets those requirements
specified by the SCSI-3 parallel interface document. The cable is constructed of stranded 28 AWG
(7×36) tinned copper conductors. Insulation material consists of gray PVC, with a black polarity
stripe for proper circuit alignment. Standard conductor counts are 26, 34, 40, 44 and 50;
other sizes are available upon request. The cable is UL approved and CSA certified,
and passes the VW-1 Vertical Wire Flame Test.

SPECIFICATIONS Flat cable
1. CONDUCTORS: 28 AWG (7×36) tinned copper
2. INSULATION: 0.010 in. nom. wall gray PVC
3. PITCH: 0.0394 in. ± 0.002 in.
4. TEMPERATURE RATING: -40°C to 105°C
5. FLAMMABILITY RATING: VW-1, CSA: FT1
6. UL APPROVAL FILE: E12683, AWM Style 2651
7. CSA APPROVAL FILE: LL7874, CSA AWM I A 105°C 300 V FT1
8. PACKAGING: H100, R300
9. VOLTAGE RATING: 300 V
10.CURRENT RATING: 1 A per conductor
11.CONDUCTOR RESISTANCE: 68.2 ohms/1,000 ft.
12.INSULATION RESISTANCE: >1 x 1010 10 ohms 10 ft. (3 m)
13.IMPEDANCE: 90 ohms
14.CAPACITANCE: (@ 1 MHz) 16.5 pF/ft. (54 pF/m)
15.INDUCTANCE: (@ 1 MHz) 0.16 μH/ft. (0.52 μH/m)
16.PROPAGATION DELAY: 1.47 ns/ft. (4.8 ns/m)

B2L28026-100, B2L28050-100

Tijuana, Rosarito, Mexicali, Ensenada, Tecate, San Luis Rio Colorado, Son, La Paz, BCS, Los Cabos BCS

Etiquetado con: 2L280XX, 2L280XX Series, assemblies of harness, Cable, cable assembly, cable harness manufacturing, flat, Flat cable, harness brainding shielding, harness manufacturers, mantenimiento, Manufacturing of harness, maquiladoras, mro, oem, Series, wire harness assembler, wire harness manufacturer, wiring harness
Publicado en: Cable y Alambre, Wire and Cable

9L300XX Series

Publicado en febrero 26, 2016 por Joel Alberto Ibarra Andrade — Sin Comentarios ↓

9L300XX Series

Flat cable 9L300XX Series

B9L30050

Flat cable 9L300XX Series

BELDEN
Belden miniaturizado 0.025. Cable de cinta gris extruido terreno de juego ofrece una mayor densidad de la señal,
mayor flexibilidad de diseño, y una alternativa a los cables de transmisión de fluoropolímero caros. los
cable está fabricado con tolerancias muy precisas que permite una masa de terminación de la norma
0,050 pulg. En contacto con los conectores IDC asegurando al mismo tiempo características eléctricas consistentes y fiables.
Con la miniaturización de las interconexiones, se puede lograr reducción significativa de los componentes.
El cable está construido de 30AWG cadena (7×38) conductores de cobre estañado. Material de aislamiento
se compone de PVC gris, con una raya roja polaridad para la alineación adecuada de los circuitos. conductor estándar
que cuenta son 26 y 50; otros tamaños están disponibles bajo petición. El cable está aprobado por UL y
certificado por CSA, y pasa el VW–1 cable vertical ensayo a la llama.

ESPECIFICACIONES DE Flat cable
1. CONDUCTORES: 30 AWG (7×38) de cobre estañado
2. AISLAMIENTO: 0,0075 en nom.. la pared del PVC gris
3. PASO: 0.025 ± 0.002 en en..
4. Temperatura de trabajo: -40 ° C a 105 ° C
5. Grado de inflamabilidad: VW–1, CSA: FT1
6. Autorización UL ARCHIVO: E12683, estilo AWM 2678
7. CSA APROBACIÓN DE ARCHIVO: LL7874, AWM CSA I A 105 ° C a 150 V FT1
8. PRESENTACIÓN: H100, H300
9. Régimen de voltaje: 150 V
10.CURRENT PUNTUACIÓN: 0.5 A por conductor
11.CONDUCTOR RESISTENCIA: 108 ohmios / 1.000 pies.
12.INSULATION RESISTENCIA:.> 1 x 1010 10 ohmios de 10 pies (3 m)
13.IMPEDANCE *: 70 ohmios
14.CAPACITANCE *: (@ 1 MHz) 24 pF / ft. (79 pF / m)
15.INDUCTANCE *: (@ 1 MHz) 0.14 uH / ft. (0.46 uH / m)
16.PROPOGATION RETRASO *: 1,52 ns / ft. (4,99 ns / m)
* Configuración de prueba: G–S–G (tierra de señal-tierra).
APLICACIONES
interconexión interna o el cableado interno de equipos electrónicos.

Flat cable 9L300XX Series

BELDEN
Belden’s miniaturized 0.025 in. pitch extruded gray ribbon cable provides higher signal density,
greater design flexibility, and an alternative to the expensive fluoropolymer transmission cables. The
cable is manufactured to precise tolerances which allows for mass-termination to standard
0.050 in. contact IDC connectors while assuring consistent and reliable electrical characteristics.
With the miniaturization of the interconnects, significant reduction in components can be achieved.
The cable is constructed of stranded 30 AWG (7×38) tinned copper conductors. Insulation material
consists of gray PVC, with a red polarity stripe for proper circuit alignment. Standard conductor
counts are 26 and 50; other sizes are available upon request. The cable is UL approved and
CSA certified, and passes the VW-1 Vertical Wire Flame Test.

SPECIFICATIONS Flat cable
1. CONDUCTORS: 30 AWG (7×38) tinned copper
2. INSULATION: 0.0075 in. nom. wall gray PVC
3. PITCH: 0.025 in. ± 0.002 in.
4. TEMPERATURE RATING: -40°C to 105°C
5. FLAMMABILITY RATING: VW-1, CSA: FT1
6. UL APPROVAL FILE: E12683, AWM Style 2678
7. CSA APPROVAL FILE: LL7874, CSA AWM I A 105°C 150 V FT1
8. PACKAGING: H100, H300
9. VOLTAGE RATING: 150 V
10.CURRENT RATING: 0.5 A per conductor
11.CONDUCTOR RESISTANCE: 108 ohms/1,000 ft.
12.INSULATION RESISTANCE: >1 x 1010 10 ohms 10 ft. (3 m)
13.IMPEDANCE*: 70 ohms
14.CAPACITANCE*: (@ 1 MHz) 24 pF/ft. (79 pF/m)
15.INDUCTANCE*: (@ 1 MHz) 0.14 μH/ft. (0.46 μH/m)
16.PROPOGATION DELAY*: 1.52 ns/ft. (4.99 ns/m)
*Test Configuration: G-S-G (ground-signal-ground).
APPLICATIONS
Internal interconnection or internal wiring of electronic equipment.

B9L30050

Tijuana, Rosarito, Mexicali, Ensenada, Tecate, San Luis Rio Colorado, Son, La Paz, BCS, Los Cabos BCS

Etiquetado con: 9L300XX, assemblies of control panel, Automatizacion, Cable, cable eléctrico, cable from control panel manufacturing, centros de carga, cercas electricas, control panel, control panel manufacturers, eléctrica, flat, Industria, industria aeroespacial, industria automotriz, Manufacturing of contro panel, panel solar, PLC, Series, servomotores, subestación eléctrica, tablero de control, Tablero eléctrico
Publicado en: Cable y Alambre, Wire and Cable

Individually Shielded FEP Insulation Fluorocopolymer Jacket

Publicado en febrero 26, 2016 por Joel Alberto Ibarra Andrade — Sin Comentarios ↓

Individually Shielded FEP Insulation Fluorocopolymer Jacket

Multipair cable Individually Shielded FEP Insulation Fluorocopolymer Jacket

B87723, B87777, B87778

Multipair cable Individually Shielded FEP Insulation Fluorocopolymer Jacket

BELDEN
ESPECIFICACIONES DE Multipair cable
1. CONDUCTORES: 22 AWG (7×30) de cobre estañado, de par trenzado
2. AISLAMIENTO: FEP
3. CHAQUETA: Red de fluoropolímero
4. Blindaje: Beldfoil individual (100%), drenaje de cobre estañado trenzado
5. NORMAS: Plenum, NEC: CMP
6. CLASIFICACIÓN: 300 V, -20 ° C a 150 ° C

Multipair cable Individually Shielded FEP Insulation Fluorocopolymer Jacket

BELDEN
SPECIFICATIONS Multipair cable
1. CONDUCTORS: 22 AWG stranded (7×30) tinned copper, twisted pairs
2. INSULATION: FEP
3. JACKET: Red Fluorocopolymer
4. SHIELDING: Individual Beldfoil (100%), stranded tinned copper drain
5. STANDARDS: Plenum rated, NEC: CMP
6. RATINGS: 300 V, -20°C to 150°C

B87723, B87777, B87778

Tijuana, Rosarito, Mexicali, Ensenada, Tecate, San Luis Rio Colorado, Son, La Paz, BCS, Los Cabos BCS

SOLUCIONES MRO

Maximizar el tiempo de actividad, mientras que las instalaciones que contienen los costos de mantenimiento y reparación es un gran desafío que enfrenta instalaciones industriales y de fabricación. Sistemas eléctricos y de control de la reparación, la reconfiguración y mantenimiento preventivo comprende una parte sustancial de las soluciones de la instalación tota. entregar lo mejor en su clase de calidad para instalaciones máxima fiabilidad y libres de defectos, re trabajo minimizando y reducir el tiempo de inactividad. La amplitud de las líneas y los materiales del producto proporciona una amplia selección aplicación y específicas del entorno soluciones para más rápido, más fácil y más mantenimiento rentable y las operaciones de reparación (MRO).

Electricistas residenciales, comerciales e industriales han llegado a depender de la calidad. Para productos eléctricos. Nuestra línea eléctrica contiene casi todo lo que un electricista puede necesitar para un trabajo más fácil, más eficiente: la industria de conectores de cable estándar, fish tapes, dobladoras, cable de tracción, lubricantes, pelacables, herramientas de mano y artículos de gestión de cables … y una familia integral robusta, versátil e instrumentos de prueba y medición versátiles y fáciles de probar

A partir de los mercados industriales y de construcción a los componentes eléctricos utilizados en las industrias de salud vitales, un entorno de trabajo seguro es crítico. El ideal de la familia de empresas proporciona equipo de protección personal (PPE) y los equipos de seguimiento y medición ambiental que garantizar un entorno de trabajo más seguro para todos. se han ganado una reputación de ofrecer soluciones innovadoras y muchos han cambiado la forma en que las visiones del mundo y aborda el lugar de trabajo y la seguridad ambiental

Cuenta con soluciones que permiten a los fabricantes hacer sus conexiones eléctricas de forma rápida y fiable con una línea completa de conectores de alta calidad y equipos de aplicación. Diseñado con los requisitos de la OEM, los organismos de normalización, y el código eléctrico en mente, los productos ofrecen la innovación, la calidad, la fiabilidad y que los fabricantes necesitan.

Etiquetado con: assemblies of harness, Cable, cable assembly, cable harness manufacturing, FEP, Fluorocopolymer, Fluorocopolymer Jacket, harness brainding shielding, harness manufacturers, Individually, insulation, jacket, mantenimiento, Manufacturing of harness, maquiladoras, mro, multipair, Multipair cable, oem, shielded, wire harness assembler, wire harness manufacturer, wiring harness
Publicado en: Cable y Alambre, Wire and Cable

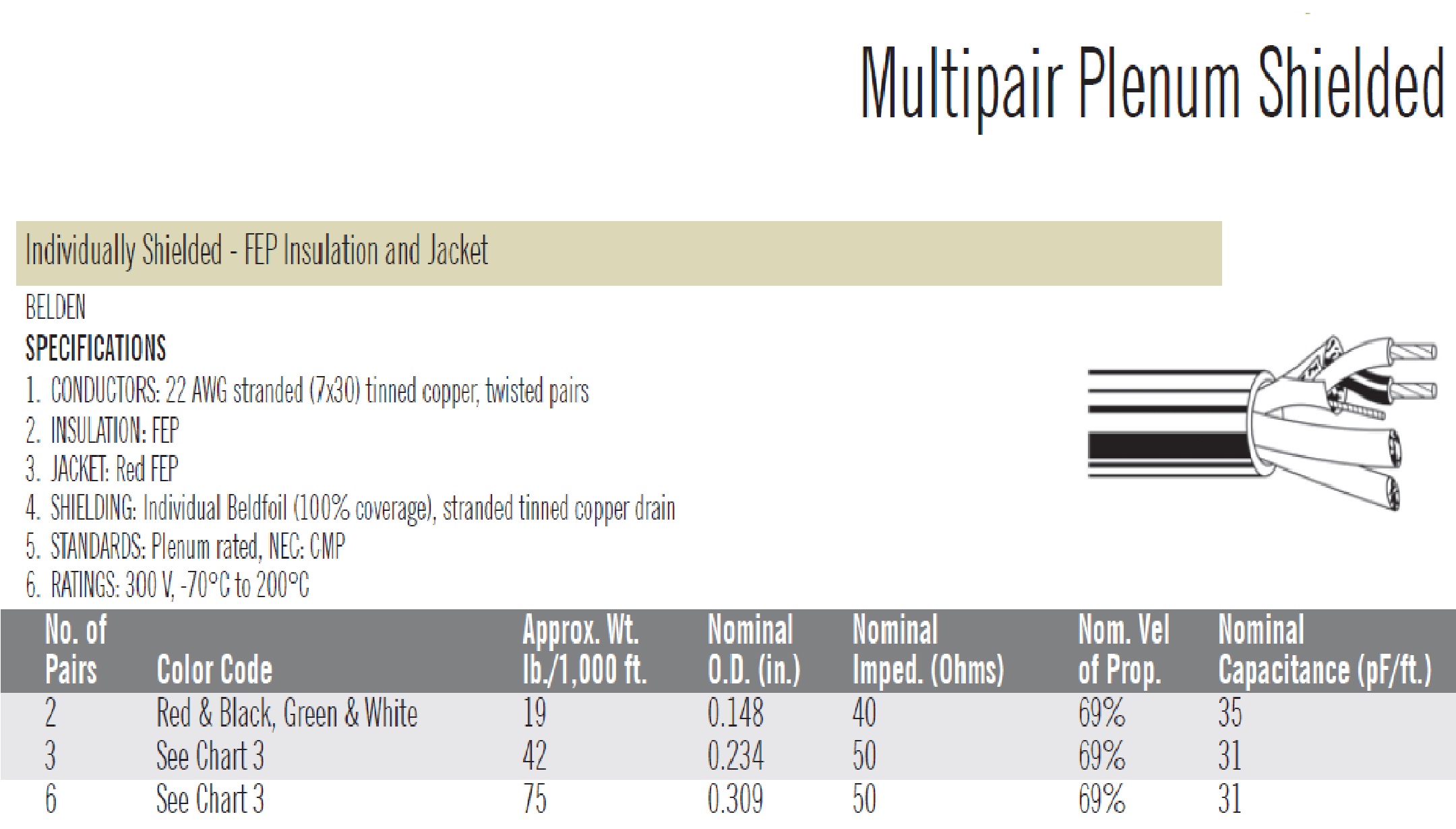

Individually Shielded FEP Insulation Jacket

Publicado en febrero 26, 2016 por Joel Alberto Ibarra Andrade — Sin Comentarios ↓

Individually Shielded FEP Insulation Jacket

Multipair cable Individually Shielded FEP Insulation Jacket

B88723, B88777, B88778

Multipair cable Individually Shielded FEP Insulation Jacket

BELDEN
ESPECIFICACIONES DE Multipair cable
1. CONDUCTORES: 22 AWG (7×30) de cobre estañado, de par trenzado
2. AISLAMIENTO: FEP
3. CHAQUETA: Rojo FEP
4. Blindaje: Beldfoil individual (cobertura del 100%), drenaje de cobre estañado trenzado
5. NORMAS: Plenum, NEC: CMP
6. CLASIFICACIÓN: 300 V, -70 ° C a 200 ° C

Multipair cable Individually Shielded FEP Insulation Jacket

BELDEN
SPECIFICATIONS Multipair cable
1. CONDUCTORS: 22 AWG stranded (7×30) tinned copper, twisted pairs
2. INSULATION: FEP
3. JACKET: Red FEP
4. SHIELDING: Individual Beldfoil (100% coverage), stranded tinned copper drain
5. STANDARDS: Plenum rated, NEC: CMP
6. RATINGS: 300 V, -70°C to 200°C

B88723, B88777, B88778

Tijuana, Rosarito, Mexicali, Ensenada, Tecate, San Luis Rio Colorado, Son, La Paz, BCS, Los Cabos BCS

SOLUCIONES MRO

Etiquetado con: assemblies of control panel, Automatizacion, Cable, cable eléctrico, cable from control panel manufacturing, centros de carga, cercas electricas, control panel, control panel manufacturers, eléctrica, FEP, FEP Insulation Jacket, Individually, Individually Shielded, Industria, industria aeroespacial, industria automotriz, insulation, jacket, Manufacturing of contro panel, multipair, Multipair cable, panel solar, PLC, servomotores, shielded, subestación eléctrica, tablero de control, Tablero eléctrico
Publicado en: Cable y Alambre, Wire and Cable

Individually Shielded FEP Insulation Flamarrest Jacket

Publicado en febrero 25, 2016 por Joel Alberto Ibarra Andrade — Sin Comentarios ↓

Individually Shielded FEP Insulation Flamarrest Jacket

Multipair cable Individually Shielded FEP Insulation Flamarrest Jacket

B82723, B82777, B82778

Multipair cable Individually Shielded FEP Insulation Flamarrest Jacket

BELDEN
ESPECIFICACIONES DE Multipair cable
1. CONDUCTORES: 22 AWG (7×30) de cobre estañado, de par trenzado
2. AISLAMIENTO: FEP
3. CHAQUETA: Natural color Flamarrest (PVC bajo el humo)
4. Blindaje: Beldfoil individual (cobertura del 100%), cobre estañado trenzado, hilo de drenaje
5. NORMAS: Plenum, NEC: CMP
6. CLASIFICACIÓN: 300 V, 0 ° C a 60 ° C (80 ° C durante B82723)

Multipair cable Individually Shielded FEP Insulation Flamarrest Jacket

BELDEN
SPECIFICATIONS Multipair cable
1. CONDUCTORS: 22 AWG stranded (7×30) tinned copper, twisted pairs
2. INSULATION: FEP
3. JACKET: Natural colored Flamarrest (low smoke PVC)
4. SHIELDING: Individual Beldfoil (100% coverage), stranded tinned copper drain wire
5. STANDARDS: Plenum rated, NEC: CMP
6. RATINGS: 300 V, 0°C to 60°C (80°C for B82723)

B82723, B82777, B82778

Tijuana, Rosarito, Mexicali, Ensenada, Tecate, San Luis Rio Colorado, Son, La Paz, BCS, Los Cabos BCS

SOLUCIONES CONTRATISTA

Está comprometida con la entrega de soluciones innovadoras que satisfagan las necesidades de electricidad e instalaciones de redes. Contratistas confían en las soluciones para la mejora de la productividad, la fiabilidad, y la seguridad con costos de instalación más bajos. Una amplia gama de productos y satisface las herramientas la mayoría de las aplicaciones y entornos exigentes. Programas contratista apoyan aún más su negocio necesidades y beneficiar a la línea de fondo.

Etiquetado con: assemblies of harness, Cable, cable assembly, cable harness manufacturing, FEP, FEP Insulation, flamarrest, Flamarrest Jacket, harness brainding shielding, harness manufacturers, Individually, Individually Shielded, insulation, jacket, mantenimiento, Manufacturing of harness, maquiladoras, mro, multipair, Multipair cable, oem, shielded, wire harness assembler, wire harness manufacturer, wiring harness
Publicado en: Cable y Alambre, Wire and Cable

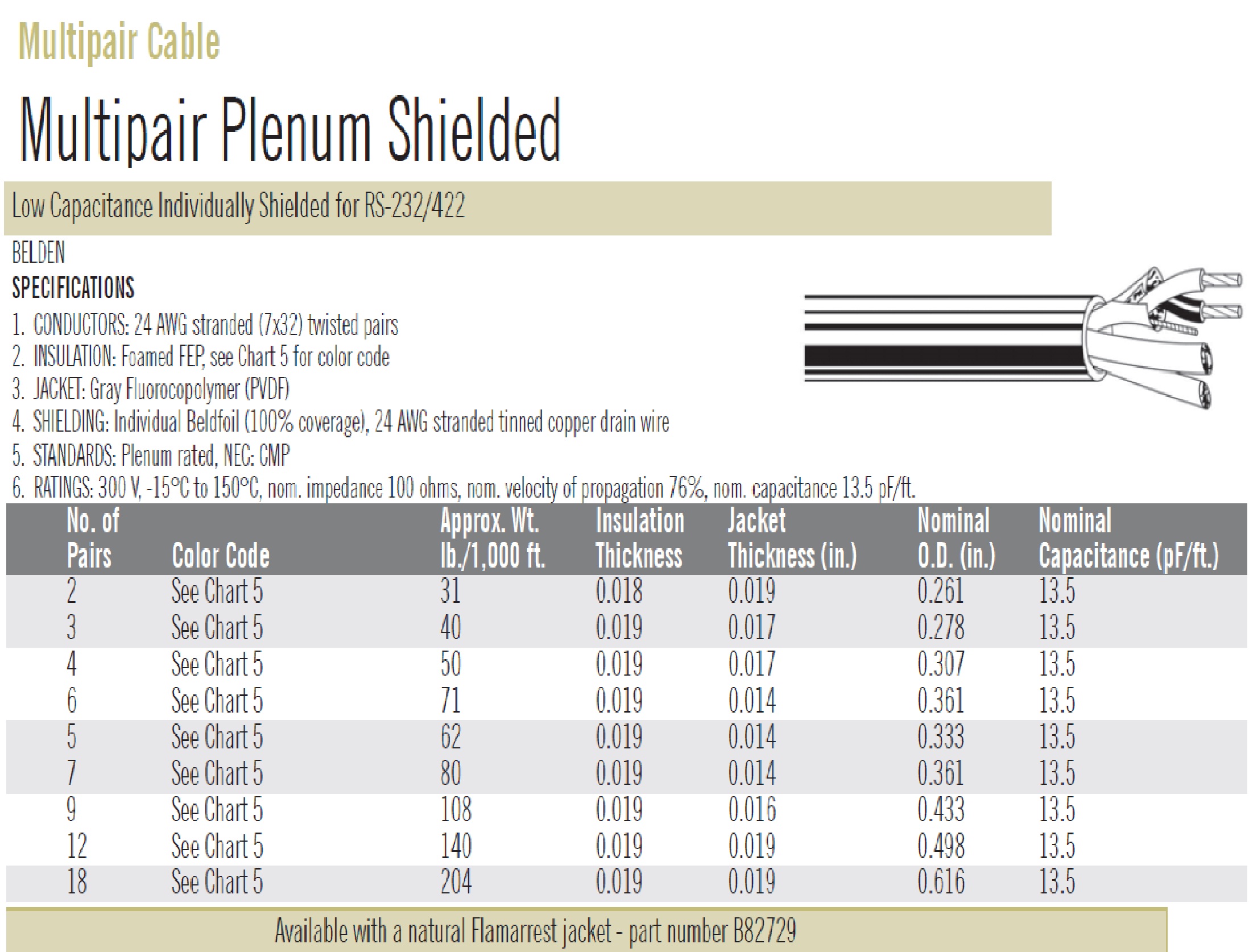

Low Capacitance Individually Shielded RS 232 422

Publicado en febrero 25, 2016 por Joel Alberto Ibarra Andrade — Sin Comentarios ↓

Low Capacitance Individually Shielded RS 232 422

Multipair cable Low Capacitance Individually Shielded RS 232 422

B89729, B89730, B89728, B89731, B89705, B89757, B89732, B89734, B89758

Multipair cable Low Capacitance Individually Shielded RS 232 422

BELDEN
ESPECIFICACIONES DE Multipair cable
1. CONDUCTORES: pares 24 AWG (7×32) retorcidos
2. AISLAMIENTO: Espuma de FEP, véase gráfico 5 para código de color
3. CHAQUETA: Gris fluoropolímero (PVDF)
de drenaje de cobre Beldfoil individual (cobertura del 100%), 24 AWG estañado: 4. SHIELDING
5. NORMAS: Plenum, NEC: CMP
6. CLASIFICACIÓN: 300 V, -15 ° C a 150 ° C, nom. impedancia de 100 ohmios, nom. velocidad de propagación 76%, nom. capacitancia 13.5 pF / ft.

Multipair cable Low Capacitance Individually Shielded RS 232 422

BELDEN
SPECIFICATIONS Multipair cable
1. CONDUCTORS: 24 AWG stranded (7×32) twisted pairs
2. INSULATION: Foamed FEP, see Chart 5 for color code
3. JACKET: Gray Fluorocopolymer (PVDF)
4. SHIELDING: Individual Beldfoil (100% coverage), 24 AWG stranded tinned copper drain wire
5. STANDARDS: Plenum rated, NEC: CMP
6. RATINGS: 300 V, -15°C to 150°C, nom. impedance 100 ohms, nom. velocity of propagation 76%, nom. capacitance 13.5 pF/ft.

B89729, B89730, B89728, B89731, B89705, B89757, B89732, B89734, B89758

Tijuana, Rosarito, Mexicali, Ensenada, Tecate, San Luis Rio Colorado, Son, La Paz, BCS, Los Cabos BCS

SOLUCIONES CONTRATISTA
