Abrazadera de Viga Universal Beam Clamp

3000037PL, 3000050PL, 3000062PL, 3000075PL, 3000087PL, 3000037EG, 3000050EG, 3000062EG, 3000075EG, 3000087E

Mordaza universal de hierro dúctil para vigas
• Gama de tamaños: tamaños de varilla 10 mm (3/8”), 13 mm (1/2”), 16 mm (5/8”),19 mm (3/4”) y 22 mm (7/8”)
• Acabado superficial: negro; galvanizado electrolítico
• Accesorio estructural de soporte para perfil superior o inferior de vigas metálicas, vigas de techo, canales o ángulos
• Tornillo de sujeción hecho de acero templado
• Para correas de reten, vea los modelos 300C y 035RS
• Disponible por pedido especial con un acabado galvanizado por inmersión en caliente (HD)

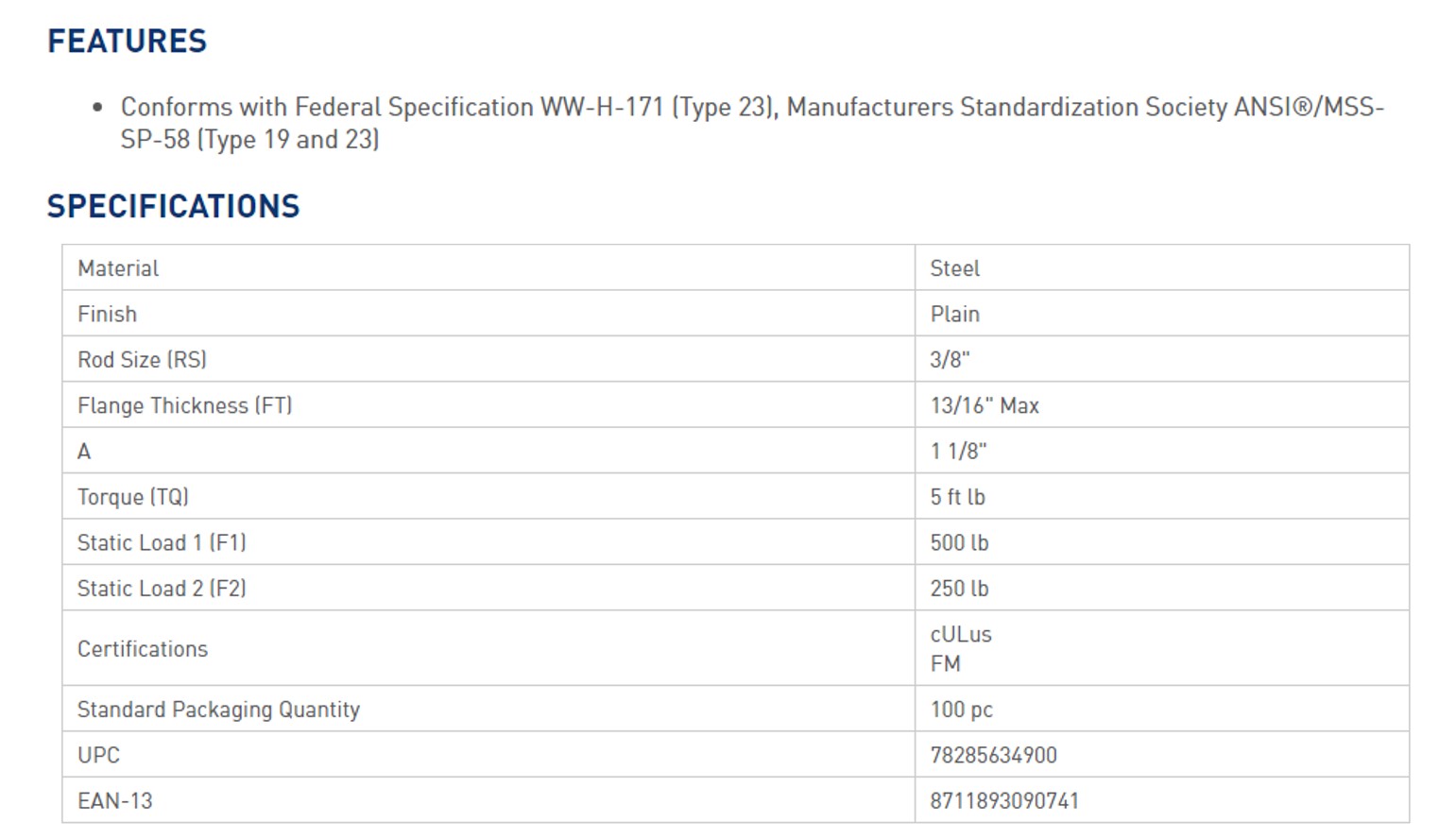

• Cumple con la Especificación Federal WW-H-171 (Tipo 23), y la norma ANSI/MSS-SP-58 de la Sociedad de Fabricantes para la Estandarización (Manufacturers Standardization Society – MSS) (Tipos 19 y 23); debe instalarse de acuerdo con la norma ANSI/MSS-SP-69
• El tornillo de sujeción deberá apretarse según el valor indicado de torque, sobre el perfil de la viga ‘I’

Abrazadera de Viga Universal Beam Clamp

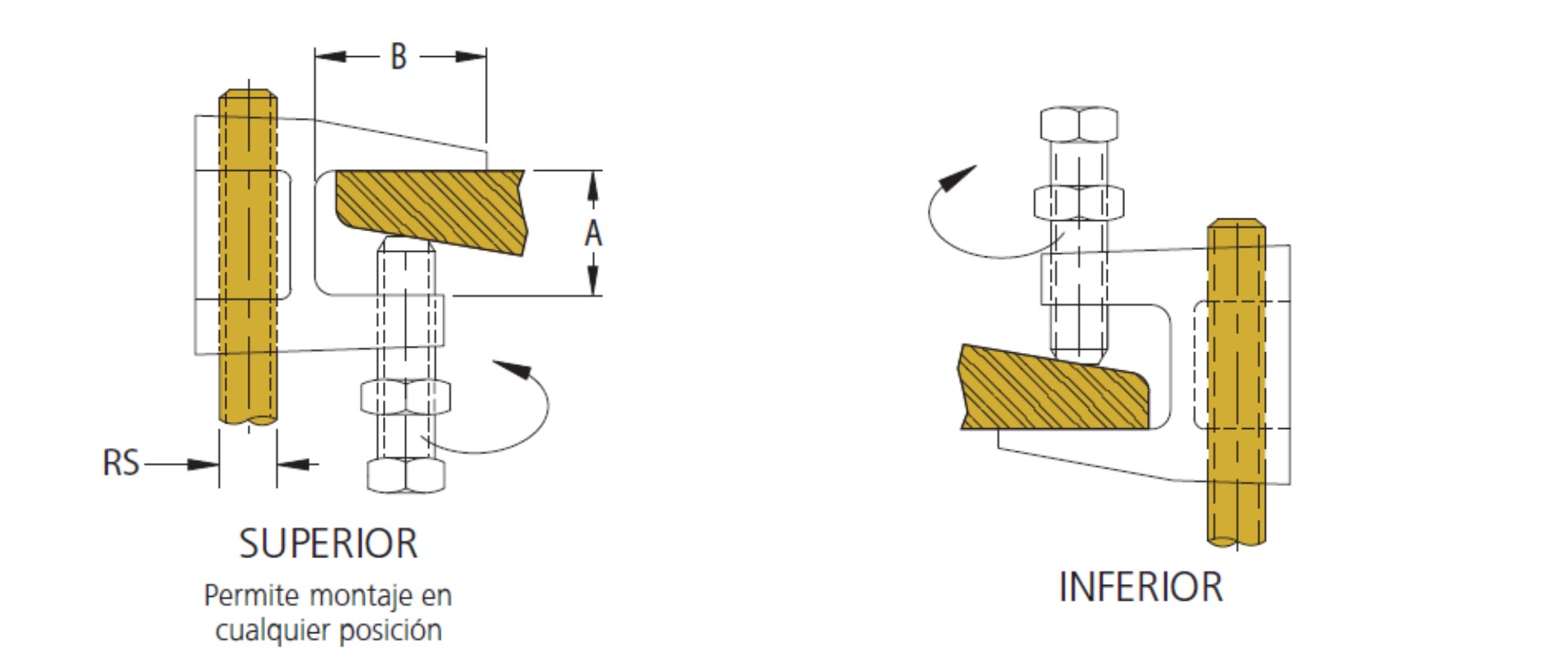

Referencia                 RS       A      B           Tornillo de Máx.      carga sujeción rec. (lb)
Acabado común                                                                             Superior Inferior
3000037PL*               3/8     3/4”   1-1/8”         3/8”                            500        250
3000050PL*               1/2     3/4”   1-1/8”         7/16”                          950        760
3000062PL                5/8     3/4”   1-1/8”         3/8”                            950        760
3000075PL                3/4     3/4”   1-1/8”         3/8”                            950        760
3000087PL                7/8     3/4”   1-1/8”         3/8”                            950        760
Acabado de galvanizado electrolítico
3000037EG*             3/8      3/4”   1-1/8”        3/8”                             500        250
3000050EG*             1/2      3/4”   1-1/8”       7/16”                            950        760
3000062EG              5/8      3/4”   1-1/8”        3/8”                             950        760
3000075EG              3/4      3/4”   1-1/8”        3/8”                             950        760
3000087EG              7/8      3/4”   1-1/8”        3/8”                             950        760

*los tamaños indicados arriba están aprobados por FM

Torque de apriete recomendado** (para tornillos de sujeción): Abrazadera de Viga Universal Beam Clamp

Tamaño del tornillo        1/4-20     3/8-16     7/16-14     1/2-13     5/8-11     3/4-10
de sujeción
lb·pie                                4             5             8                11            21          34
N·m                                 (5)          (7)          (11)             (15)         (28)        (46)







**En reconocimiento del hecho de que en muchos sitios de trabajo las llaves dinamométricas generalmente no se usan o no están disponibles, el tornillo de sujeción se apretará de modo que haga contacto con la viga ‘I’, y luego se añadirá ¼ ó ½ vuelta adicional. Abrazadera de Viga Universal Beam Clamp
