Normas de la industria
UL 508A; tipo 1; archivo núm. E61997.
Homologación cUL conforme a CSA C22.2 núm. 182.4; archivo
núm. E230874.
EIA 310-D
NEMA/EEMAC tipo 1
EIC 60529 IP20.
Por BICSI TDMM, décima edición, capítulo 7, Gabinetes para equipos
de telecomunicaciones.
Aplicación
Los gabinetes ACCESSPLUS® II ofrecen seguridad, acceso al
equipo, enfriamiento y soporte para equipos de redes y otros
equipos montados en racks de 19 pulg. El gabinete consta de tres
componentes: puerta delantera, sección central y sección de pared.
Características
•• Equipados con dos bisagras para facilitar el acceso al equipo; la
sección central permite el montaje en racks de 19 pulg. según
las normas de espaciado universal EIA. Se accede al interior del
gabinete a través de la puerta delantera o por la parte trasera,
haciendo girar y separando la sección central de la sección de
pared.
•• Esquinas redondeadas; sin bordes filosos.
•• La puerta delantera tiene una puerta sólida de acero o una puerta
con ventana de vidrio templado para mayor resistencia a las rayas.
•• La sección central puede quitarse fácilmente desde atrás; una sola
persona puede instalarla sin necesidad de utilizar algún tipo de
herramienta.
•• Puesta a tierra automática, ángulos para rack de acero chapado
totalmente ajustables dentro de la sección central.
•• La sección de pared incluye orificios ciegos o placas pasacables
para la entrada y organización de cables.
•• El modelo con placa pasacables permite la actualización y rápida
instalación de cables preterminados o paneles de conexión
precableados, sin necesidad de volver a terminar y probar dichos
cables.
•• La sección central con cierre automático se traba en dos posiciones
con la sección de pared.
•• Acceso delantero a todos los cerrojos (cerrojos laterales ocultos); el
gabinete puede instalarse firmemente en esquinas.
•• Los costados con orificios de ventilación permiten la circulación
cruzada de aire para mejorar la disipación del calor.
•• Los modelos de 28 pulg. de ancho incluyen un organizador vertical
de cables.
•• Línea completa de accesorios.
Especificaciones
Puerta delantera (con ventana o sólida de acero)
•• Armazón de material compuesto (paneles superior e inferior
moldeados por inyección con costados extruidos de material
compuesto).
•• Puerta con abertura de 140 grados.
•• Bisagra reversible (izquierda o derecha) en campo.
•• Cerradura de cuarto de giro, con llave; incluye dos llaves.
•• La puerta con ventana es resistente a rayas; vidrio de seguridad
templado de 1/4 pulg.
•• La puerta sólida tiene un inserto de acero calibre 16, con acabado
en color negro al tono.
Sección central
•• Acero soldado calibre 14.
•• Tapa superior sólida para evitar el ingreso de desechos que caen.
•• Costados ventilados (se pueden agregar ventiladores).
•• Un cerrojo automático conecta la sección central con la sección de
pared.
•• La rampa de alineación automática une la sección central con la
sección de pared.
•• La bisagra de alta resistencia, que une la sección central con la
sección trasera mediante un perno de deslizamiento automático y
liberación rápida, facilita la instalación del gabinete en la pared.
Ángulos de montaje en rack
•• Acero calibre 12, chapado.
•• Orificios para montaje en racks de 19 pulg. con espaciado universal
EIA.
•• Marcas para unidades de rack desde abajo hacia arriba.
•• Orificios roscados 10-32; incluye 20 tornillos de montaje.
Panel trasero para pared
•• Acero soldado calibre 14.
•• Esquinas redondeadas; sin bordes filosos.
•• Disponible con orificios ciegos o placas pasacables.
•• Bases elevadas para montaje de accesorios.
•• Puntos para sujetar cables para la organización de cables.
•• Los orificios de montaje en forma de bocallave permiten el
montaje de la sección de pared con sujetadores y facilitan la
instalación.
•• Tres ojales para la entrada de cables.
Acabado
Acero fosfatado recubierto con pintura poliéster pulverizada de bajo
brillo, suavemente texturizada RAL 9005 de color negro. Hay otras
opciones disponibles.

No. Parte: ACCESSPLUS II con dos bisagras tipo 1

Producto estándar Puerta con ventana

EWMW242418, EWMW362418, EWMW482418, EWMW602418, EWMW722418, EWMW242425, EWMW362425, EWMW482425, EWMW602425, EWMW722425,  EWMW242430, EWMW362430, EWMW482430

Producto estándar Puerta sólida

EWMS242418, EWMS362418, EWMS482418, EWMS242425, EWMS362425, EWMS482425

Producto estándar Puerta con ventana y organizador de cables

EWMW242825, EWMW362825, EWMW482825

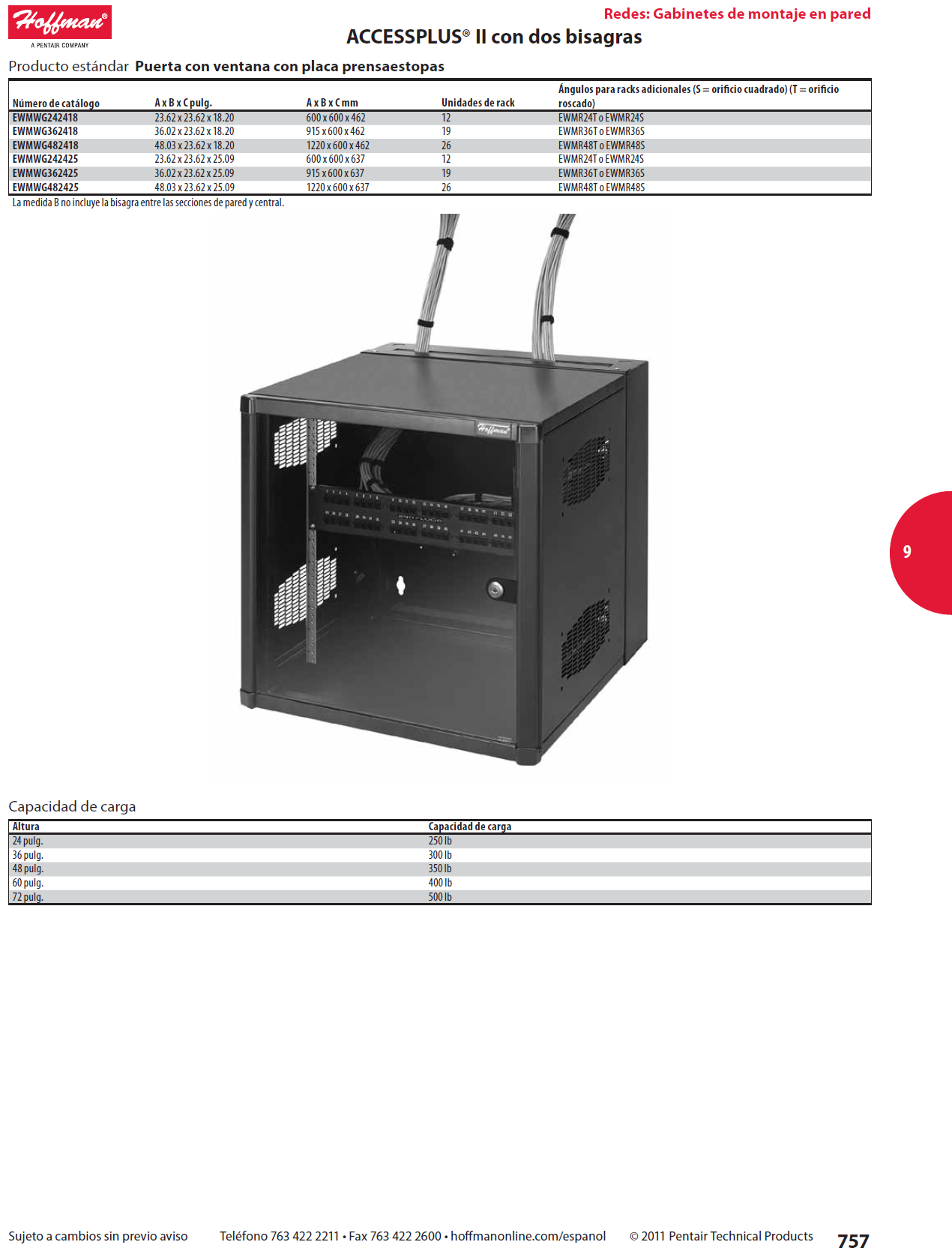

Producto estándar Puerta con ventana con placa prensaestopas

EWMWG242418, EWMWG362418, EWMWG482418, EWMWG242425, EWMWG362425, EWMWG482425
