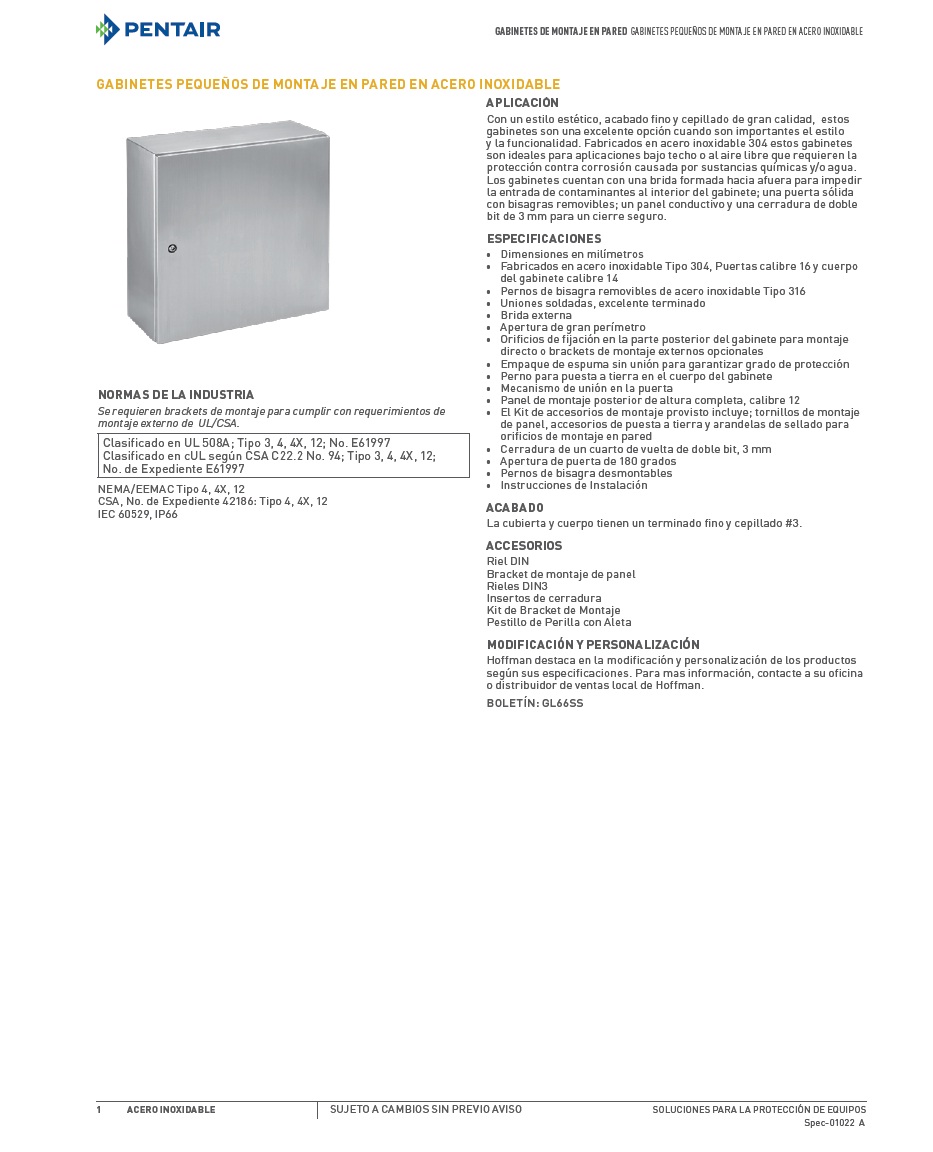

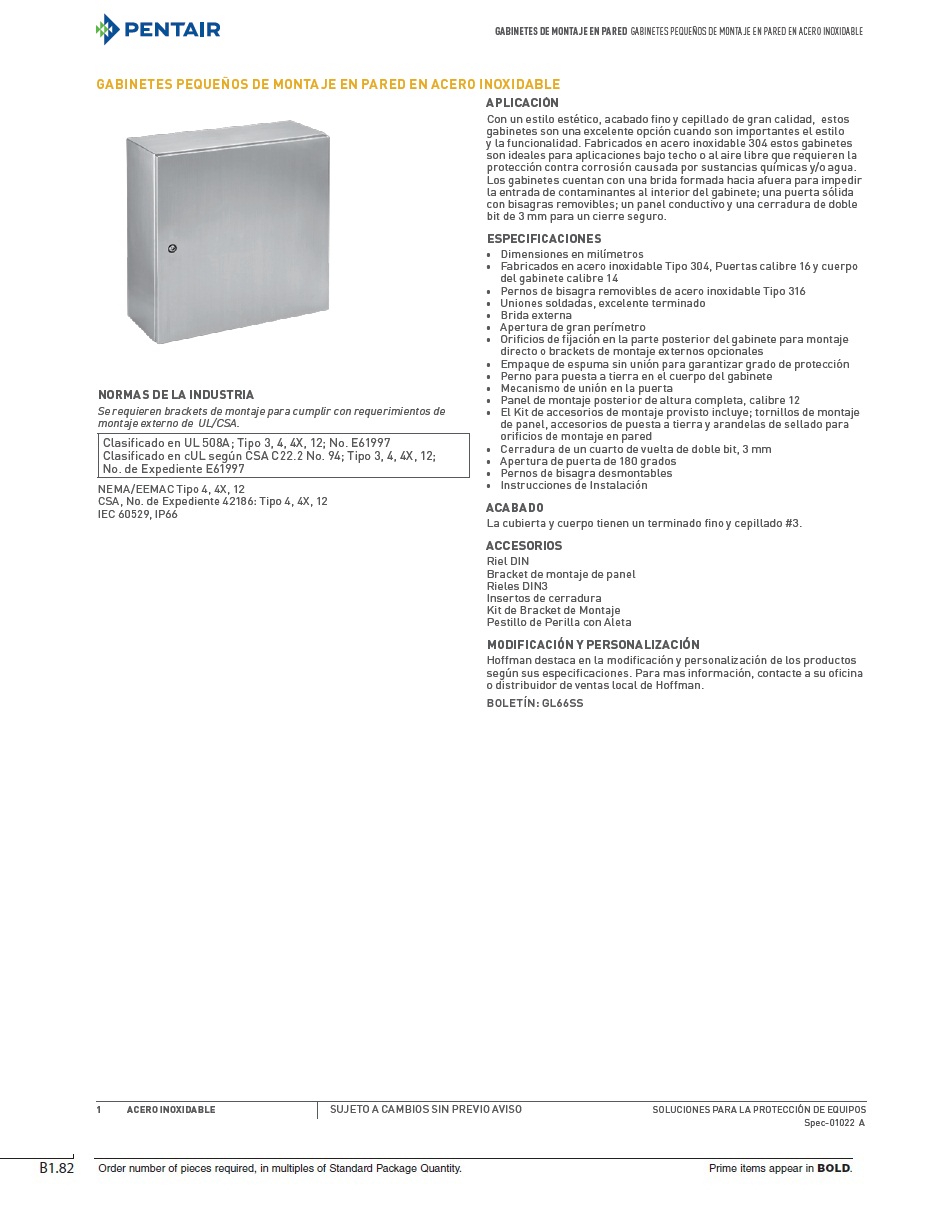

APLICACIóN
Con un estilo estético, acabado fino y cepillado de gran calidad, estos
gabinetes son una excelente opción cuando son importantes el estilo
y la funcionalidad. Fabricados en acero inoxidable 304 estos gabinetes
son ideales para aplicaciones bajo techo o al aire libre que requieren la
protección contra corrosión causada por sustancias químicas y/o agua.
Los gabinetes cuentan con una brida formada hacia afuera para impedir
la entrada de contaminantes al interior del gabinete; una puerta sólida
con bisagras removibles; un panel conductivo y una cerradura de doble
bit de 3 mm para un cierre seguro.
ESPECIFICACIONES
- Dimensiones en milímetros
- Fabricados en acero inoxidable Tipo 304, Puertas calibre 16 y cuerpo del gabinete calibre 14
- Pernos de bisagra removibles de acero inoxidable Tipo 316
- Uniones soldadas, excelente terminado
- Brida externa
- Apertura de gran perímetro
- Orificios de fijación en la parte posterior del gabinete para montaje directo o brackets de montaje externos opcionales
- Empaque de espuma sin unión para garantizar grado de protección
- Perno para puesta a tierra en el cuerpo del gabinete
- Mecanismo de unión en la puerta
- Panel de montaje posterior de altura completa, calibre 12
- El Kit de accesorios de montaje provisto incluye; tornillos de montaje de panel, accesorios de puesta a tierra y arandelas de sellado para orificios de montaje en pared
- Cerradura de un cuarto de vuelta de doble bit, 3 mm
- Apertura de puerta de 180 grados
- Pernos de bisagra desmontables
- Instrucciones de Instalación
ACABADO
La cubierta y cuerpo tienen un terminado fino y cepillado #3.
ACCESORIOS
Riel DIN
Bracket de montaje de panel
Rieles DIN3
Insertos de cerradura
Kit de Bracket de Montaje
Pestillo de Perilla con Aleta
MODIFICACIóN Y PERSONALI ZACIóN
Hoffman destaca en la modificación y personalización de los productos
según sus especificaciones. Para mas información, contacte a su oficina
o distribuidor de ventas local de Hoffman.
Boletín: GL66SS
NORMAS DE LA INDUSTRIA
Se requieren brackets de montaje para cumplir con requerimientos de
montaje externo de UL/CSA.
Clasificado en UL 508A; Tipo 3, 4, 4X, 12; No. E61997
Clasificado en cUL según CSA C22.2 No. 94; Tipo 3, 4, 4X, 12;
No. de Expediente E61997
NEMA/EEMAC Tipo 4, 4X, 12
CSA, No. de Expediente 42186: Tipo 4, 4X, 12
IEC 60529, IP66

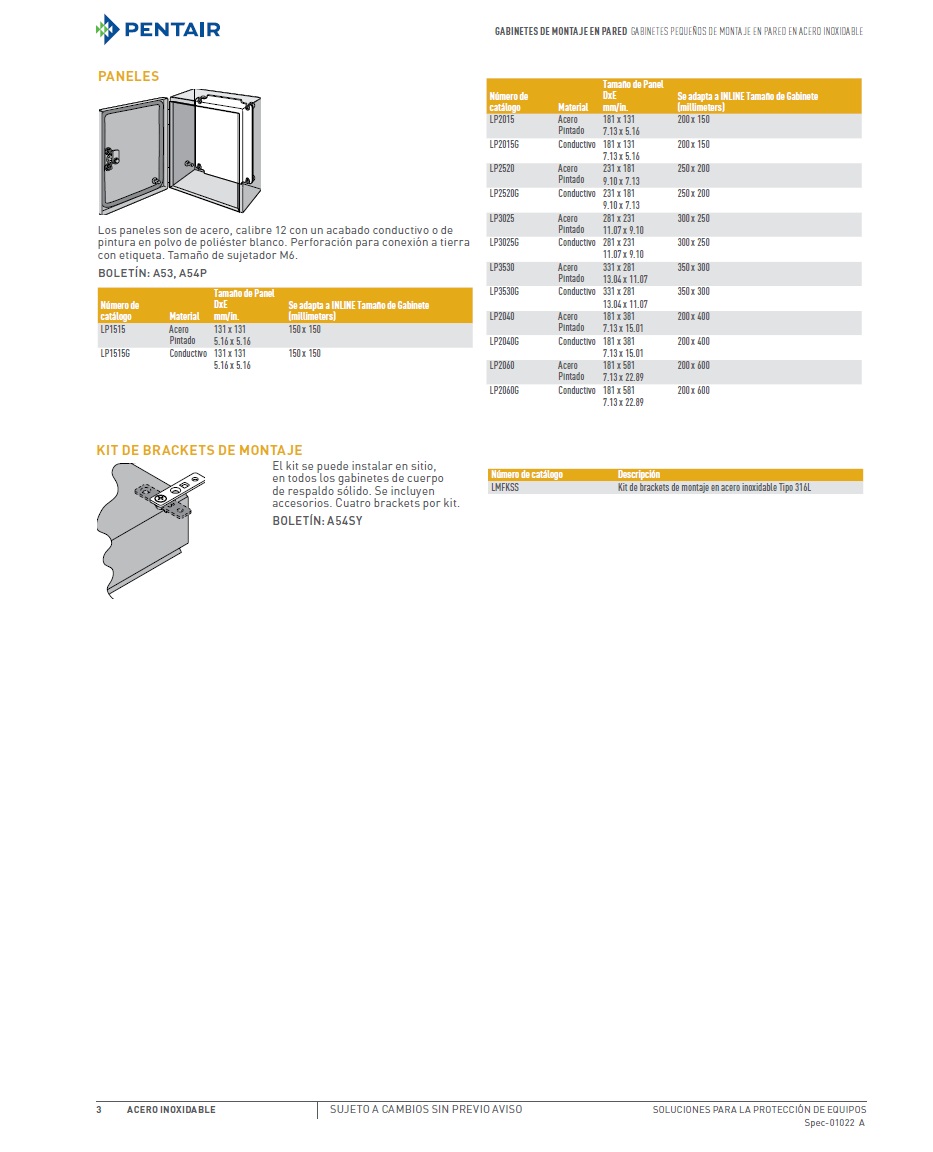

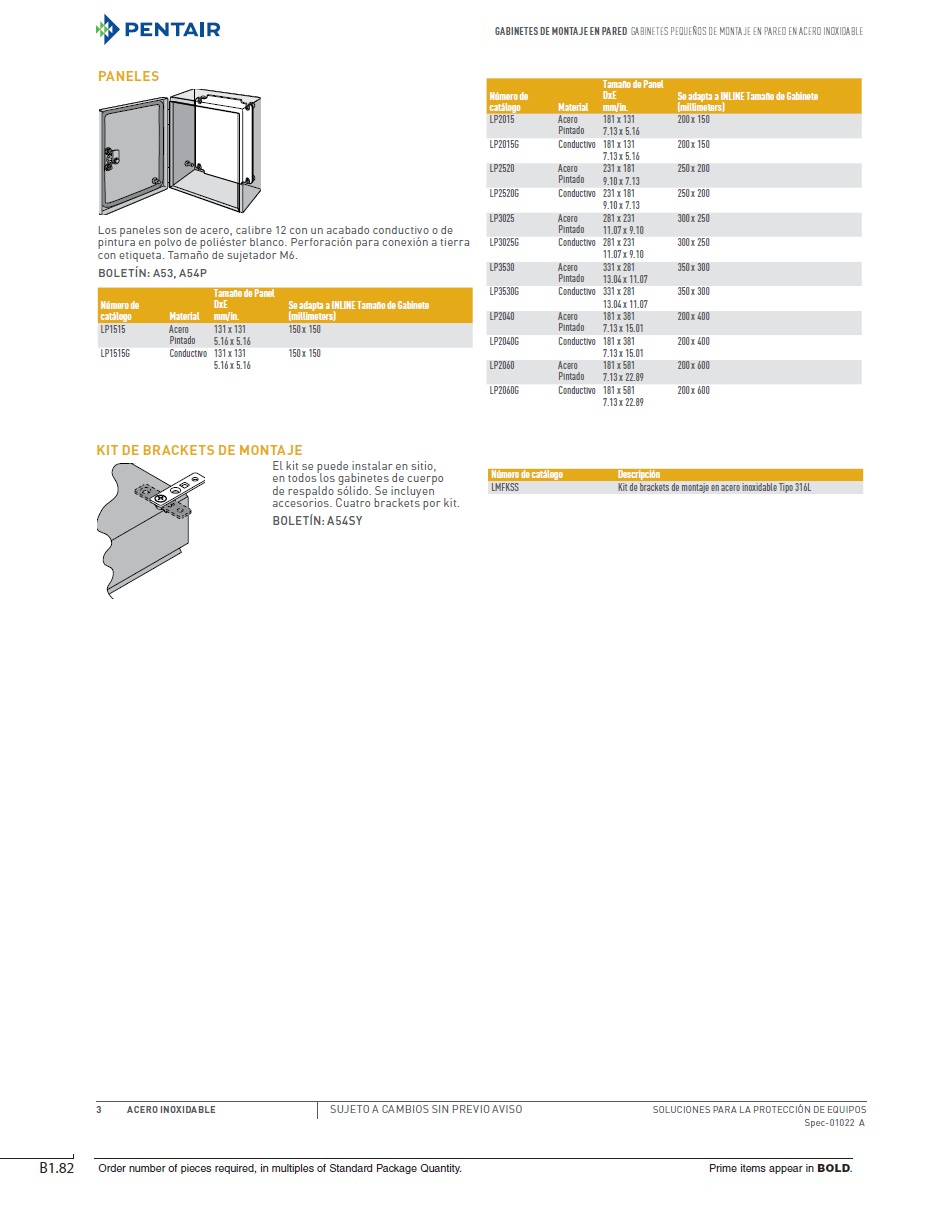

Paneles
Los paneles son de acero, calibre 12 con un acabado conductivo o de
pintura en polvo de poliéster blanco. Perforación para conexión a tierra
con etiqueta. Tamaño de sujetador M6.
Boletín: A53, A54P
Kit de Brackets de Montaje
El kit se puede instalar en sitio,
en todos los gabinetes de cuerpo
de respaldo sólido. Se incluyen
accesorios. Cuatro brackets por kit.
Boletín: A54SY

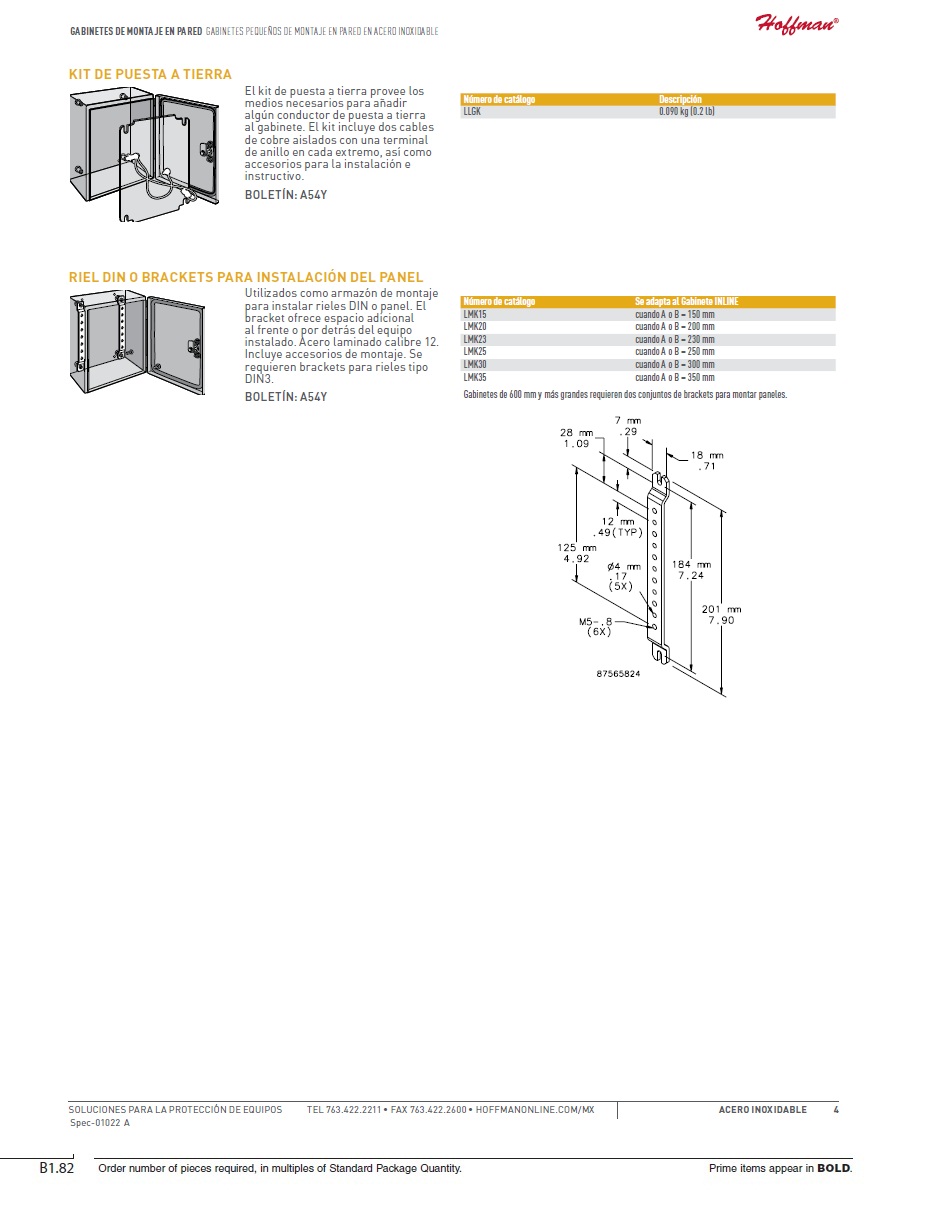

Kit de Puesta a Tierra
El kit de puesta a tierra provee los
medios necesarios para añadir
algún conductor de puesta a tierra
al gabinete. El kit incluye dos cables
de cobre aislados con una terminal
de anillo en cada extremo, así como
accesorios para la instalación e
instructivo.
Boletín: A54Y
Riel DIN o Brackets pa ra Instalación del Panel
Utilizados como armazón de montaje
para instalar rieles DIN o panel. El
bracket ofrece espacio adicional
al frente o por detrás del equipo
instalado. Acero laminado calibre 12.
Incluye accesorios de montaje. Se
requieren brackets para rieles tipo
DIN3.
Boletín: A54Y

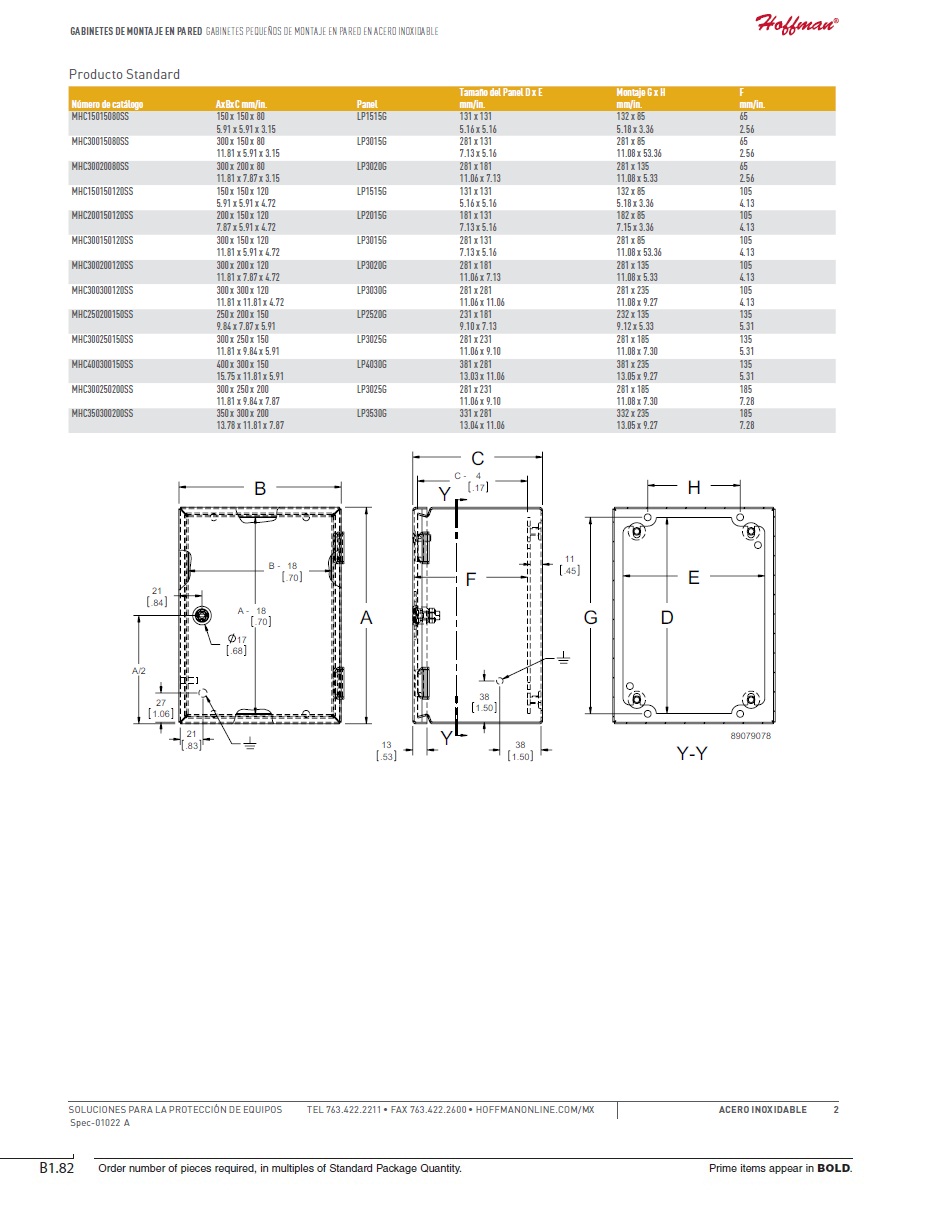

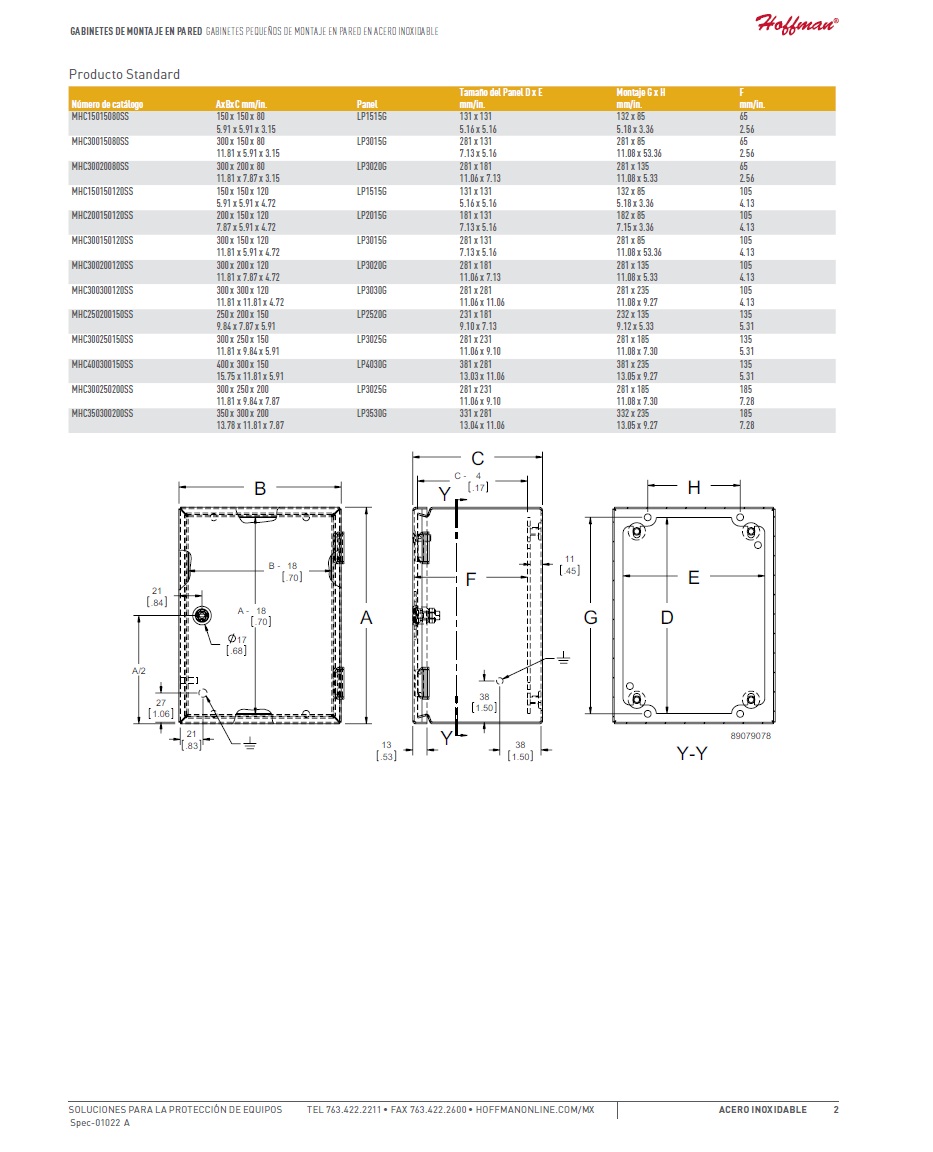

Producto Standard
MHC15015080SS
MHC30015080SS
MHC30020080SS
MHC150150120SS
MHC200150120SS
MHC300150120SS
MHC300200120SS
MHC300300120SS
MHC250200150SS
MHC300250150SS
MHC400300150SS
MHC300250200SS
MHC350300200SS
