UPS 10kVA Online para Rack Torre 8U doble conversion

Publicado en marzo 7, 2014 por Autor 1 — Sin Comentarios ↓

UPS 10kVA Online para Rack

SU10000RT3U2TF

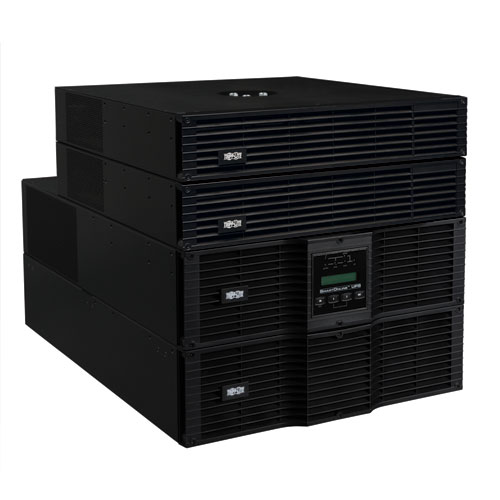

Sistema UPS 10kVA Online para Rack Torre 8U doble conversion en línea / 10,000VA / 9000W SU10000RT3U2TF factor de potencia de 0.9, Salida de 208/120V 60Hz, opción de Modo Económico de alta eficiencia, Marca TrippLite

Características Sobresalientes UPS 10kVA Online para Rack

Sistema UPS 10KVA en linea doble conversion SU10000RT3U2TF / 10,000VA / 9000 Watts, de Tripp Lite en configuración de Torre/Rack de 10U totales (Módulo de potencia del UPS de 3U y módulo de baterías externas de 3U y dos transformadores reductores de 2U)

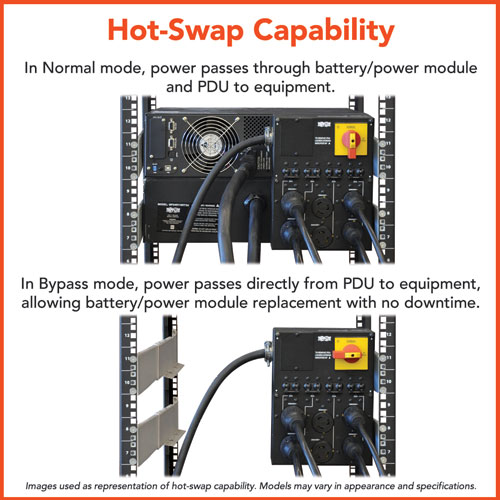

PDU desmontable con interruptor de rodeo manual soporta el reemplazo Hot-Swap del módulo de potencia del UPS sin interrupción de la energía de salida a los equipos de red conectados.
El rodeo electrónico, tolerante a fallas, mantiene la salida de la energía de la red pública durante una variedad de condiciones de falla del UPS
Instalación eléctrica permanente de entrada; 2 tomacorrientes L6-30R, 4 L6-20R y 24 5-15/20R
Profundidad máxima del rack instalado de solo 32,5 pulgadas/82,6 cm
La regulación de voltaje activo de tiempo completo ofrece una salida CA de conversión doble limpia y continua, sin fluctuaciones de voltaje, interrupciones de energía o ruidos en la línea
La operación de doble conversión convierte la entrada bruta CA en CD, luego la resintetiza a una salida CA de onda sinusoidal perfecta con protección mejorada contra distorsión armónica, impulsos eléctricos rápidos y otros problemas de difícil solución que no resuelven otros UPS
Mantiene de forma constante una salida de onda sinusoidal dentro del 2% de 208/ 120V de valor nominal a 60 Hz durante caídas de voltaje de hasta 100V y sobretensiones de hasta 300V.
Se puede ampliar la autonomía con módulos de baterías externas BP240V10RT3U; BP240V557C-1PH; BP240V787C-1PH; BP240V1037C-1PH; BP240V1407C-1PH opcionales.
Algunas configuraciones de baterías externas requieren del uso de software para configuración de baterías externas de Tripp Lite (ver manual)
Funcionamiento extremadamente eficiente, en la configuración opcional de Modo económico, reduciendo la producción de calor BTU y en los costos de energía
El reinicio sin utilización de la batería garantiza el encendido automático del UPS, sin intervención del usuario, después de largos cortes de energía, incluso con baterías vencidas que se deben reemplazar.
El software de monitoreo PowerAlert ofrece detalles sobre las actualizaciones del UPS y la alimentación del sitio con soporte para el apagado automático seguro de los sistemas conectados si se agotan las baterías del UPS.
Entre los paquetes de software de monitoreo PowerAlert gratuitos incluidos se encuentran PowerAlert LOCAL para computadoras y pequeñas redes empresariales, PowerAlert NSA (Network Shutdown Agent) para redes más grandes y PowerAlert NMS (Network Management System) para monitorear hasta 250 UPS habilitada para SNMP, PDU y otros dispositivos de red.
Soporta el monitoreo detallado de los niveles de carga de los equipos, datos del autotest y las condiciones eléctricas de la red pública a través de las interfases RS-232 y USB
La interfaz USB compatible con HID permite la integración con las funciones incorporadas de administración de energía y de apagado automático de Windows y Mac OS X.
La tarjeta opcional SNMPWEBCARD proporciona comunicación y control a través de interfaces seguras remotas de internet y red.
La tarjeta opcional RELAYIOCARD soporta seis salidas de cierre de contacto duro configurables para notificación personalizada de eventos.
El modulo de interfaz RELAYIOMINI opcional proporciona tres salidas de cierre de contacto duro configurables para notificación personalizada de eventos (se debe quitar el módulo de interfaz USB).
Soporta el apagado de emergencia (EPO) mediante la interfaz incorporada
El kit de riel de montaje incluido soporta la instalación en rack 8U de 19 pulgadas (48,2 cm) de 4 puestos.
El 2POSTRMKITHD opcional soporta la instalación en racks de 2 postes de 19 pulgadas
Los LEDs y la pantalla LCD del panel frontal con controles de desplazamiento y opción de contraseña soportan el monitoreo visual de todas las funciones principales del UPS y opciones de configuración avanzadas para nivel de carga, selección de voltaje nominal y otros parámetros operativos.
El panel de visualización de LED/LCD gira para poder verlo en configuraciones de rack o de torre
Supresión de sobretensiones de CA de grado de red y supresión de ruido
La opción de modo industrial (preajustado de fábrica) soporta cargas de arranque de corriente elevada ya que pasa momentáneamente al modo en rodeo en respuesta a condiciones de sobrecarga de corta duración.
Los módulos de baterías externas se pueden reemplazar en el campo y son Hot-Swap

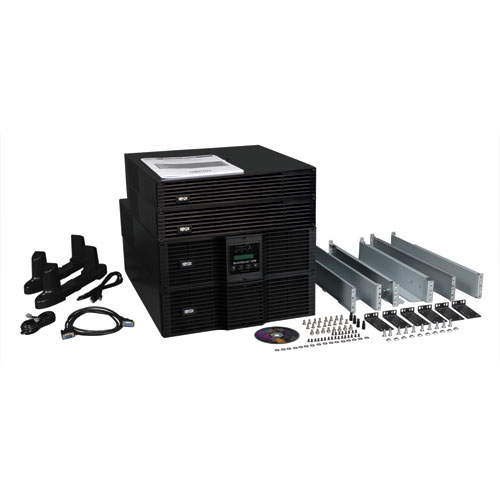

El Paquete Incluye UPS 10kVA Online para Rack

Módulo de potencia UPS de 3U SU10000RT3UPM. Paquete de batería externa BP240V10RT3U. Dos transformadores reductores SU5000XFMRT2U. PDU desmontable SUPDMB710 con interruptor de derivación manual. Kit de riel de rack compatible con 4 postes (4 juegos). Apoyos de torre para configuración de torre vertical. Software PowerAlert, cableado de datos completo y manual de usuario.

Distribuidor: Innovative Trade Center, S.A. de C.V. Calle Tecoripa No. 2 Fracc Sandoval, La Mesa, Tijuana, B.C. Tel (664) 621 33 36 / 621 30 09
karen@innovative.com.mx, tita@innovative.com.mx www.innovative.com.mx

El sistema UPS SU10000RT3U2TF en línea, doble conversión, de 10,000VA / 10kVA / 9000 Watts, de Tripp Lite ofrece protección de energía completa para equipos críticos en aplicaciones de red. Este sistema proporciona protección para UPS en línea, de doble conversión con tiempo de transferencia cero, adecuado para aplicaciones de red avanzadas. La derivación automática tolerante de fallas previene las interrupciones inesperadas del servicio durante las condiciones de sobrecargas o fallas internas del UPS. Se incluye PDU desmontable con interruptor de derivación manual que soporta el reemplazo en funcionamiento de todo el módulo de energía UPS sin interrupción de los equipos conectados. Opciones de disponibilidad mejorada, tolerancia a las fallas y de reemplazo Hot-Swap son las características que hacen este UPS ideal para aplicaciones de red avanzadas en centros de datos, salas de computadoras, gabinetes de redes y ubicaciones industriales robustas.

Sistema UPS 10KVA en linea doble conversion

Logotipo del premio Business Solutions 2009

SALIDA UPS 10kVA Online para Rack SU10000RT3U2TF
Capacidad de Salida en Volt Amperes (VA)	10000
Capacidad de salida en kVA (kVA)	10
Capacidad de Salida en Watts (Watts)	9000
Capacidad de salida en kW	9.0
Factor de alimentación de salida	0.9
Detalles de capacidad de salida	Soporta hasta 105% de carga continua en modo de conversión doble, 106 a 125% durante 1 minuto, 126% a 150% durante 30 segundos; Cargas superiores al 150% activan la operación inmediata de modo de derivación para soportar cargas directamente de la energía principal; El modo de conversión doble se reestablece automáticamente cuando los niveles de carga se reducen a 95% o menos
Factor de cresta	3:1
Voltaje(s) Nominal(es) de Salida Soportado(s)	120V; 208V
Detalles del voltaje nominal	Selección de tensión a través de la interfaz LCD del panel frontal
Compatibilidad de frecuencia	60 Hz
Detalles de compatibilidad de frecuencia	La frecuencia de salida coincide con la nominal de entrada durante el arranque
Regulación de la tensión de salida (modo línea)	+/- 2%
Regulación del voltaje de salida (modo de línea económica)	+/- 10%
Regulacion del voltaje de salida (modo bateria)	+/- 2%
Receptáculos de salida integrados del UPS	24 tomacorriente(s) 5-15/20R; 4 tomacorriente(s) L6-20R; 2 tomacorriente(s) L6-30R
Interruptor automático de salida	20A doble polo (x2) protege 2 tomacorrientes L6-20R cada uno, 30A doble-polo (x2) protege 1 tomacorrientes L6-30R cada uno, 20A un polo (x8) protege 3 tomacorrientes 5-15/20R cada uno.
Forma de onda a la salida (en modo línea)	Onda sinusoidal pura
Forma de onda de CA de salida (modo de batería)	Onda sinusoidal pura

ENTRADA UPS 10kVA Online para Rack SU10000RT3U2TF
Corriente de entrada clasificada (a carga máxima)	44.2A (208V)
Voltaje(s) Nominal(es) de Entrada Soportado(s)	208V CA
Tipo de conexión de entrada del UPS	Instalación eléctrica permanente (hardwire)
Descripción de la conexión de entrada del Sistema de alimentación ininterrumpida (UPS)	Entrada monofásica de fase dividida de 3 hilos (L1, L2, G)
Longitud del cable de alimentación del UPS (pies)	10
Longitud del cable de alimentación del UPS (m)	3
Servicio eléctrico recomendado	60A
Fase	Monofásicos

BATERÍA UPS 10kVA Online para Rack
Autonomía con carga completa (minutos)	4.3 min. (9000w)
Autonomía con media carga (minutos)	12.5 min. (4500w)
Autonomía de batería expandible	Se puede expandir la autonomía de funcionamiento con módulos de batería externas.
Compatibilidad con módulo de baterías externas	BP240V10RT3U; BP240V557C-1PH; BP240V787C-1PH; BP240V1037C-1PH; BP240V1407C-1PH
Voltaje CD del sistema (VCD)	240
Velocidad de recarga de la batería (baterías incluídas)	Menos de 6 horas desde el 10% hasta el 90%.
Acceso a la Batería	Módulo de baterías externas reemplazable en funcionamiento por el usuario.
Descripción de reemplazo de batería	Módulos de baterías externas que el usuario puede cambiar en operación

REGULACIÓN DE VOLTAJE UPS 10kVA Online para Rack
Descripción de la regulación de tensión	El proceso de conversión doble en línea le da a este UPS la capacidad de mantener en todo momento la tensión de salida dentro del +/-2% de la tensión nominal seleccionada.
Corrección de sobretensión	Corrige sobretensiones de 300 V
Corrección de baja tensión	Corrige caídas de tensión hasta 100V

ALARMAS DE LED E INTERRUPTORES UPS 10kVA Online para Rack
Indicadores LED	6 LEDs indican alimentación de línea, modo en línea, modo económico/derivación, a batería, cargador y estado de salida CA; la pantalla LCD ofrece información adicional y opciones de control
Pantalla LCD del panel frontal	Pantalla LCD seleccionable con botones de desplazamiento y selección que habilita las opciones de control y monitoreo detallado del UPS; el panel LED/LCD gira para visualizar en formatos de rack/torre; La pantalla LCD soporta INGLÉS, FRANCÉS, ALEMÁN, ITALIANO, ESPAÑOL Y PORTUGUÉS (consulte el manual)
Alarmas	La alarma sonora multifunción notifica arranque del UPS, funcionamiento de respaldo, batería baja, sobrecarga, falla del UPS, falla del inversor, falla del bus CC, recalentamiento, apagado remoto, apagado inminente y cuando se completa el apagado.
Operacion para cancelar (silenciar) la alarma audible	Interruptor para cancelar la alarma
Interruptores (botones)	Incluye interruptor principal de apagado/encendido, más 2 interruptores para configurar y ejecutar funciones LCD de desplazamiento.

SUPRESIÓN DE SOBRECARGA / RUIDO UPS 10kVA Online para Rack
Valor nominal de joules de supresión CA del UPS	1320
Tiempo de respuesta de supresión de CA del UPS	Instantáneo
Supresión de ruido CA EMI / RFI	Sí

AISLAMIENTO Sistema UPS 10KVA en linea doble conversion
Transformador de aislación de salida	Los tomacorrientes de 120V 5-15/20R incluyen protección por transformador de aislamiento de carga

FÍSICAS UPS 10kVA Online para Rack
Factores de forma de instalación compatible con	bastidor de 19 pulgadas con 4 postes (juego de montaje incluido); Torre
Descripción de los accesorios de montaje incluidos	4 conjuntos de rieles de montaje en rack ajustables de 4 puestos
Factores de forma de instalación soportados con accesorios opcionales	Bastidor con 2 postes (2POSTRMKITHD)
Notas sobre los accesorios de montaje opcionales	Son necesarios 4 juegos 2POSTRMKITHD para la instalación en rack de 2 postes
Factor de forma primario	Bastidor
Dimensiones del UPS / Módulo de Energía en factor primario de forma (alto x ancho x profundidad / pulgadas)	96%
Dimensiones del UPS / Módulo de Energía en factor primario de forma (alto x ancho x profundidad / cm)	100V
Profundidad máxima de instalación en el rack con el sistema completo (pulgadas)	32.5
Profundidad máxima de instalación del rack con el sistema completo (cm)	82.6
Altura del Rack	8U
Factor de forma secundario	Torre
UPS / Peso del módulo eléctrico (libras)	43
UPS / Peso del módulo eléctrico (kilogramos)	19.5
Detalles de las dimensiones del UPS	Dos transformadores reductores de tensión incluidos, la información de peso y dimensiones es para una sola unidad.
Stepdown transformer dimensions (height x width x depth / cm)	3.5 x 17.5 x 20.8
Dimensiones de transformador reductor de voltaje (altura x ancho x profundidad / cm)	8.9 x 44.4 x 63.5
Peso del transformador rebajador (lbs)	57
Peso del transformador rebajador (kg)	25.9
Included battery pack dimensions (height x width x depth / cm)	100V
Dimensiones de paquete de baterías incluido (altura x ancho x profundidad / cm)	13,3 x 44,4 x 63,5
Peso del módulo de baterías incluido (lbs)	158.7
Peso del módulo de baterías incluido (kg)	72
Dimensiones de envio del UPS (Al x An x Pr / pulgadas)	48 x 26 x 40
Dimensiones de Envío de UPS (alto x ancho x profundidad /	121.9 x 66 x 101.6
Peso de envío (lb)	510
Peso de envío (kg)	231.5
Método de enfriamiento	Ventilador
Material de la carcasa UPS	Acero

AMBIENTALES
Rango de temperatura operativa	+32 ºF a +104 ºF / 0 ºC a +40 ºC.
Rango de temperatura de almacenamiento	+5 ºF a +122 ºF / -15 ºC a +50 ºC.
Humedad relativa	0 a 95%, sin condensación.
CA modo BTU / hr. (carga completa)	3415
BTU/hr en modo económico CA (carga completa)	1275
Modo batería BTU / hr. (carga completa)	3022.2
Clasificación de eficiencia del modo de CA (100% de carga)	91%
Clasificación de eficiencia del modo de ahorro de CA (100% de carga)	96%
Elevación en Operación (pies)	0-3000m (0 a 10,000 pies)
Ruido audible	60 dBA del lado frontal 1 metro
Elevación en Operación (m)	0-3000 m

COMUNICACIONES UPS 10kVA Online para Rack
Interfaz de Comunicaciones	USB (HID habilitado); DB9 Serial; EPO (apagado de emergencia); Ranura para interfaz SNMP/Web
Descripción del puerto de monitoreo de la red	Soporte para cierre de contacto adicional con tarjetas de interfaz RELAYIOCARD y RELAYIOMINI opcionales. La instalación de RELAYIOMINI requiere la extracción del panel que contiene los puertos USB
Software PowerAlert de Tripp Lite	Incluido
Cable de comunicación	Se incluyen cables USB, DB9 serial y EPO
Compatibilidad con WatchDog	Sí, es compatible con el servicio del sistema Watchdog de Tripp Lite para restablecer el funcionamiento de un equipo bloqueado mediante el reinicio por software de la aplicación/OS o mediante el apagado y encendido del equipo conectado— ideal para las aplicaciones de puestos sin supervisión.

TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA UPS 10kVA Online para Rack
Tiempo de transferencia	Sin tiempo de transferencia (0 ms.) en línea, modo de conversión doble
Tiempo de transferencia (modo económico)	Responde a fallas típicas en el suministro eléctrico en 8 milisegundos en modo económico opcional.
Transferencia de baja tensión a la energía de la batería	100V
Transferencia de alta tension a la energia de la bateria (setpoint)	300V

FUNCIONES ESPECIALES UPS 10kVA Online para Rack
Arranque en frío (puesta en marcha en modo batería	Soporta el funcionamiento con arranque en frío.
Operación en modo económico	Modo de economía opcional que permite una operación de derivación de alta eficiencia con una variación de tensión de salida máxima de +/-10%. El modo de conversión doble se reestablece automáticamente cuando el tensión nominal varía entre +/-10% con tiempo de transferencia de menos de 1 milisegundo entre modos.
Funciones de UPS de alta disponibilidad	Derivación de inversor automático; Interruptor de derivación manual; PDU extraíble de cambio en operación; Módulo de energía UPS de cambio en operación; Baterías de cambio en operación
Características ecológicas y alta eficiencia	Operación en modo de ahorro de energía de alta eficiencia; Horas diarias programables de operación en modo económico

CERTIFICACIONES UPS 10kVA Online para Rack SU10000RT3U2TF
Certificaciones del UPS	Probado conforme a UL1778 (EE. UU.); Probado conforme a CSA (Canadá); Probado conforme a NOM (México); Cumple con FCC Parte 15 Clase A (EMI)
Detalles de la Certificación del UPS	IEC 61000-4-5 1995 B Inmunidad contra sobretensiones

GARANTIA UPS 10kVA Online para Rack
Periodo de garantía del producto (A Nivel Mundial)	garantía limitada de 2 años
Seguro para los equipos conectados (USA, Puerto Rico y Canadá)	250,000 dólares de seguro máximo de por vida

Productos Opcionales UPS 10kVA Online para Rack SU10000RT3U2TF
	SNMPWEBCARD Para monitoreo remoto y control mediante SNMP, Internet o telnet.
	ENVIROSENSE Monitorea entradas de temperatura, humedad y cierre de contactos. (Requiere UPS con SNMPWEBCARD o PDU Inteligente
	SRSWITCH Kit de interruptores para puerta magnética, para puertas delanteras y traseras, requiere ENVIROSENSE
	BP240V10RT3U BP240V10RT3U – Módulo de Baterías Externas de 240V de 3U para Rack/Torre para Sistemas UPS Tripp Lite selectos
	WEXT3-SU10K Garantía extendida de 3 años – Para los modelos SU10K.
	WEXT5-SU10K Garantía extendida de 5 años – Para los modelos SU10K.
	2POSTRMKITHD Permite la instalación para montar en rack de 2 puestos de UPS 3U o superior, transformador o componentes del paquete de baterías
	PDUMV20 PDU Monofásico con Medidor Digital, 2.4kW 20A 120V, para instalación Horizontal de 0U en Rack 28 Tomacorrientes NEMA 5-15/20R, entrada NEMA L5-20P con adaptador 5-20P
	PDUMV20HV PDU Monofásico con Medidor Digital, 3.2-3.8kW 16/20A 200-240V, Instalación Vertical de 0U en Rack, 6 Tomacorrientes C19 y 32 C13, entrada C20 con cable de entrada NEMA L6-20P
	PDUMV30HV PDU Monofásico con Medidor Digital, 5/5.8kW 30A 208/240V, Instalación Vertical 0U en Rack, 6 tomacorrientes C19 y 24 C13, clavija de alimentación NEMA L6-30P
	PDUMNV20 PDU Monofásico Monitoreable, 1.9kW 20A 120V, de 1.78 m [70 pulgadas] para instalación Vertical de 0U en Rack 24 Tomacorrientes NEMA 5-15/20R, entrada NEMA L5-20P con adaptador 5-20P
	PDUMNV20HV PDU Monofásico Monitoreable, 3.2-3.8kW 16/20A 200-240V, Instalación Vertical de 0U en Rack de 178 cm [70 pulgadas], 20 Tomacorrientes C13 y 4 C19, entrada C20 y cable de entrada NEMA L6-20P
	PDUMNV30HV PDU Monofásico Monitoreable, 5/5.8kW 30A 208/240V, Instalación Vertical 0U en Rack, 20 Tomacorrientes C13 y 4 C19, clavija de alimentación NEMA L6-30P
	PDUMV20NET PDU Monofásico Controlable, 1.9kW 20A 120V, para instalación Horizontal de 0U en Rack 24 Tomacorrientes NEMA 5-15/20R, entrada NEMA L5-20P con adaptador 5-20P
	PDUMV20HVNET PDU controlable, monofásico, 3.2-3.8kW 16/20A 200-240V, Instalación 0U vertical de 178 cm [70 pulgadas], 20 tomacorrientes C13 y 4 C19, entrada C20 con cable NEMA L6-20P
	PDUMV30HVNET PDU Monofásico Controlable, 5/5.8kW 30A 208/240V, Instalación Vertical 0U en Rack, 20 Tomacorrientes C13 y 4 C19, clavija de alimentación NEMA L6-30P
	RELAYIOMINI Minimódulo de entrada/salida de tres relés
	RELAYIOCARD Tarjeta I/O con relé programable.
	MODBUSCARD Para monitoreo y control remoto a través del protocolo MODBUS
	BP240V557C-1PH BP240V557C-1PH – Módulo de Baterías Externas de 240V en Torre para Sistemas UPS Tripp Lite selectos
	BP240V787C-1PH BP240V787C-1PH – Módulo de Baterías Externas de 240V en Torre para uso con Sistemas UPS Tripp Lite selectos
	BP240V1037C-1PH BP240V1037C-1PH – Módulo de Baterías Externas de 240V en Torre para Sistemas UPS Tripp Lite selectos
	BP240V1407C-1PH BP240V1407C-1PH – Módulo de Baterías Externas de 240V en Torre para Sistemas UPS Tripp Lite selectos
	P041-001-2 Cable Divisor de Alimentación de Uso Pesado 10AWG (NEMA L6-30P a 2x NEMA L6-30R) de 30.48 cm [1 pie]
	P039-001-2 Cable Divisor de Alimentación para Uso Pesado 10AWG (NEMA L6-20P a 2x NEMA L6-20R) de 30.48 cm [1 pie]
	P044-06I Cable Adaptador de Alimentación de 15.24 cm [6 pulgadas] 12AWG de Uso Pesado (NEMA-L5-20R a NEMA-5-20P)
