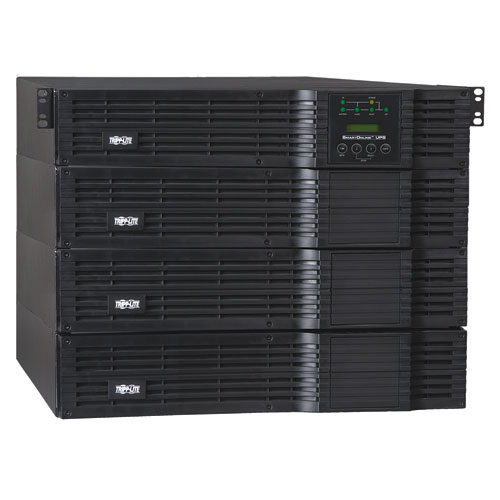

UPS 16kVA Online para Rack Torre 8U doble conversion

• UPS SU16000RT4U 16kVA 8U Smart Online de doble conversion en Rack Torre 100% en línea, de doble conversión, proporciona de forma constante una salida de onda sinusoidal pura CA libre de sobretensiones, fluctuaciones de voltaje y ruido en la línea.
• Capacidad de potencia de salida de 16,000 VA/11,200 watts con salida de doble voltaje de 208/120 ó 240/120 V

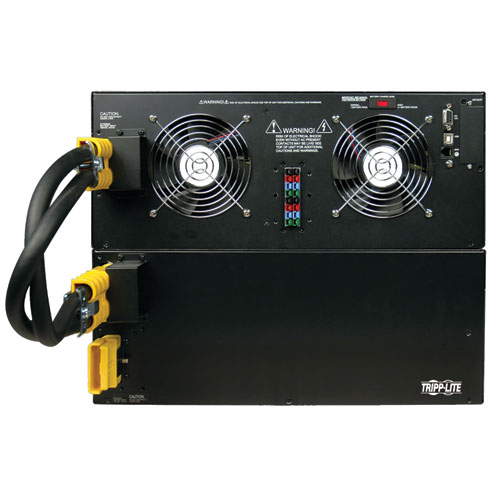

• El módulo de potencia 4U de densidad de alta energía y el módulo de baterías externas 4U soportan la instalación en rack en 8 espacios de rack.
• El UPS de doble conversión convierte activamente la entrada bruta de CA en CD y luego la reconvierte a una salida de CA de onda sinusoidal perfecta con protección mejorada contra distorsión armónica, impulsos eléctricos rápidos y otros problemas energéticos que no resuelven el resto de los UPS.
• Terminales de entrada con instalación eléctrica permanente, salida con instalación eléctrica permanente y los tomacorrientes de salida están montados en una placa posterior desmontable con interruptor de derivación manual para permitir el reemplazo hot-swap del UPS sin necesidad de apagar los equipos conectados.
• Ofrece una potencia de salida de onda sinusoidal perfectamente regulada sin ruidos en la línea, sobretensiones momentáneas o fluctuaciones de frecuencia para lograr una operación más eficiente de los equipos críticos de servidores, redes y telecomunicaciones.
• Mantiene la salida dentro del 3% del voltaje nominal de 208/120 ó 240/120 V seleccionado durante caídas de voltaje y sobrevoltajes.
• Soporta a los equipos conectados durante 12 minutos con media carga y 5 minutos a plena carga durante apagones; es posible expandir la autonomía con los módulos de baterías externas BP192V18-4U opcionales.
• Algunas configuraciones de baterías externas requieren del uso del software para configuración de baterías externas de Tripp Lite (ver manual)
• Las interfaces de red soportan comunicaciones simultáneas a través del puerto USB, el puerto DB9 y la ranura SNMPWEBCARD. El puerto DB9 soporta los mensajes RS-232 y de contactos secos. La interfaz USB compatible con HID permite la integración con las funciones incorporadas de administración de energía y de apagado automático de Windows y Mac OS X.
• El software de monitoreo PowerAlert para UPS admite el cierre seguro sin supervisión, el monitoreo y el control mediante servidores locales conectados, además de cualquier cantidad de servidores adicionales sobre IP.
• Los puertos de comunicaciones soportan mensajes sobre funcionamiento a batería, batería baja, restablecimiento de la energía, voltaje CA, voltaje CD, monitoreo de la corriente de salida, corriente de carga de la batería, capacidad de la batería, frecuencia de la línea de CA, apagado programado del inversor, activación de la auto-diagnóstico y control de la potencia de salida.
• Interfaz de Apagado de Emergencia (EPO) incorporada; con cable

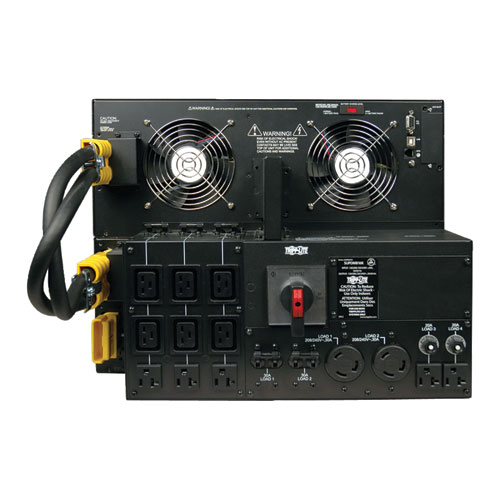

• Incluye 13 tomacorrientes (2 L6-30R, 6 C19, 5 NEMA 5-15/20R) más una salida con instalación eléctrica permanente, todos ellos disponibles para uso simultáneo.
• Conexión de instalación eléctrica permanente de entrada con 4 conductores de fase dividida (en el PDU desmontable incluido)
• La lectura del LCD y de los LEDs del panel frontal con botones de desplazamiento permite la confirmación visual de las funciones más importantes del UPS y de las condiciones eléctricas del sitio en tiempo real.
• Los interruptores del panel frontal permiten el control del encendido/apagado y las funciones de auto-diagnóstico y cancelación de alarma.
• Los rieles de instalación ajustables incluidos soportan la instalación en racks de 4 postes de 19 pulgadas.
• El juego de soportes para instalación en torre 2-9USTAND, opcional, soporta la instalación en torre vertical.
• La derivación electrónica, tolerante a fallas, mantiene la salida de la energía de la red pública durante una variedad de condiciones de falla del UPS
• Garantía de 2 años del fabricante sobre el producto, seguro máximo por toda la vida del producto de $250,000 (EE. UU. y Canadá únicamente)

• SU16000RT4UPM Módulo de Potencia para UPS
• BP192V18-4U Módulo de Batería Externa

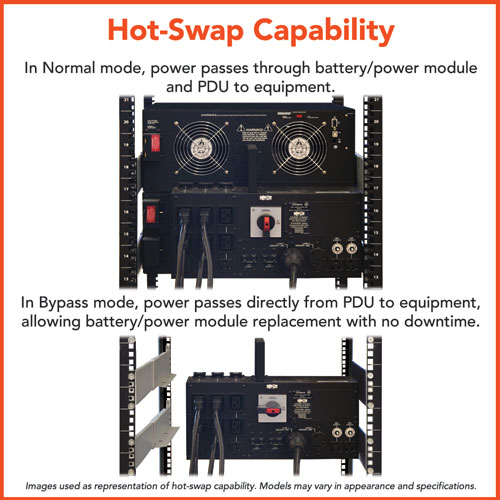

• SUPDMB16K PDU desprendible con interruptor de derivación manual
• Soportes para instalación en rack de 4 postes

UPS 16kVA Online para Rack

UPS  SU16000RT4U SmartOnline modular de 16kVA, Hot-Swap, en rack/torre de Tripp Lite; ofrece soporte de doble conversión y 16,000 VA en línea para los equipos de servidores, redes y telecomunicaciones. Mantiene la salida de CA derivada de la batería durante los apagones con regulación de voltaje activa y constante. Derivación automática tolerante a fallas previene las interrupciones inesperadas del servicio durante las condiciones de sobrecargas o fallas internas. El módulo de potencia 4U y el módulo de baterías externas 4U se instalan en 8 espacios de rack (8U). Soporta la instalación en torre vertical con los accesorios opcionales. Mantiene la salida de onda sinusoidal constante dentro del 3% de 208/120 ó 240/120V de CA seleccionable. Corrige las caídas de voltaje y sobrevoltajes de 65V a 140V (L-N). Autonomía ampliable con módulos de batería externas. Convierte la entrada bruta de CA a CD, después la resintetiza a salida de CA de onda sinusoidal perfecta con protección mejorada contra distorsión armónica, impulsos eléctricos rápidos y otros problemas que no resuelven el resto de los UPS. Funcionamiento extremadamente eficiente, en la configuración opcional de modo económico, reduciendo la producción de calor BTU y los costos de energía. Supresión de sobretensiones de CA de grado de red y supresión de ruido. Las interfaces de administración de red incluyen la combinación de DB9 habilitado para RS-232 y puerto serial de contacto seco, puerto USB mejorado y ranura SNMPWEBCARD. La interfaz USB compatible con HID permite la integración con las funciones integradas de administración de energía y apagado automático de Windows y Mac OS X. Soporta el monitoreo detallado simultáneo de los niveles de carga de los equipos, datos del auto-diagnóstico y condiciones de la energía de la red pública mediante las 3 interfases de red. Incluye el software PowerAlert de monitoreo y el cableado completo. Soporta el Apagado de Emergencia (EPO) mediante la interfaz incorporada. LEDs y pantalla LCD en el panel frontal con controles de desplazamiento soportan el monitoreo visual de las funciones principales del UPS. El panel de visualización de LED/LCD gira fácilmente para poder verlo en configuraciones de rack o de torre. Soporta entrada y salida de 4 conductores de fase dividida con instalación eléctrica permanente . Los tomacorrientes soportados por el UPS incluyen dos L6-30R, seis C19 y 5 5-15/20R de baja tensión. Las conexiones de salida están instaladas en una placa posterior desmontable con interruptor de derivación manual para facilitar el reemplazo Hot-Swap del UPS sin apagar el equipo conectado. Módulos de batería externas Hot-Swap se pueden reemplazar en el campo. Atractivo color negro. Garantía por 2 años y $250,000 de seguro para los equipos conectados; garantía extendida y contratos de servicio técnico disponibles

PowerAlert UPS 16kVA Online para Rack

Free Power Management Software for your SU16000RT4U

Plena Carga UPS 16kVA Online para Rack

5 min. (11.200w)

Media Carga UPS 16kVA Online para Rack

12 min. (5600w)

SALIDA UPS 16kVA Online para Rack
Capacidad de Salida en Volt Amperes (VA)	16000
Capacidad de salida en kVA (kVA)	16
Capacidad de Salida en Watts (Watts)	11200
Capacidad de salida en kW	11.2
Factor de alimentación de salida	0.7
Detalles de capacidad de salida	16,000 VA (240V) / 13,860 VA (208V) / 11,200 watts (208/240V)
Factor de cresta	03:01:00
Voltaje(s) Nominal(es) de Salida Soportado(s)	120V; 208V; 240V
Detalles del voltaje nominal	Salida de fase dividida de 240/120 V o 208/120 V
Compatibilidad de frecuencia	60 Hz
Regulación de la tensión de salida (modo línea)	+/- 3%
Regulación del voltaje de salida (modo de línea económica)	+/- 10%
Regulacion del voltaje de salida (modo bateria)	+/- 3%
Receptáculos de salida integrados del UPS	5 tomacorriente(s) 5-15/20R; 2 tomacorriente(s) L6-30R; 6 tomacorriente(s) C19; Instalación eléctrica permanente (hardwire)
Interruptor automático de salida	Tres interruptores bipolares de bifurcación adecuada de 20 A protegen 2 tomacorrientes C19 y 1 tomacorriente 5-15/20R cada uno; 2 interruptores bipolares de bifurcación adecuada de 30 A protegen 1 tomacorriente L6-30R cada uno; 2 interruptores bipolares de 20 A protegen 1 tomacorriente 5-15/20R cada uno.
Forma de onda a la salida (en modo línea)	Onda sinusoidal
Forma de onda de CA de salida (modo de batería)	Onda sinusoidal pura

ENTRADA  UPS 16kVA Online para Rack
Corriente de entrada clasificada (a carga máxima)	68A
Voltaje(s) Nominal(es) de Entrada Soportado(s)	208V CA / 120V CA (4 cables separados monofásico); 240V CA /120V CA (4 cables separados monofásico)
Tipo de conexión de entrada del UPS	Instalación eléctrica permanente (hardwire)
Descripción de la conexión de entrada del Sistema de alimentación ininterrumpida (UPS)	Entrada de fase dividida con 4 hilos (L1, L2, N, G)
Servicio eléctrico recomendado	Fase dividida de 70A 208/240-120
Fase	Monofásicos

BATERÍA UPS 16kVA Online para Rack
Autonomía con carga completa (minutos)	5 min. (11.200w)
Autonomía con media carga (minutos)	12 min. (5600w)
Autonomía de batería expandible	Soporta el funcionamiento extendido con módulos de baterías externas
Compatibilidad con módulo de baterías externas	BP192V18-4U; BP192V557C-16K; BP192V787C-16K; BP192V1037C-16K; BP192V1407C-16K
Voltaje CD del sistema (VCD)	192
Velocidad de recarga de la batería (baterías incluídas)	Menos de 6 horas desde el 10% hasta el 80%
Descripción de reemplazo de batería	Baterías que se pueden cambiar en operación y reemplazables por el usuario

REGULACIÓN DE VOLTAJE UPS 16kVA Online para Rack
Descripción de la regulación de tensión	Acondicionamiento de la energía de doble conversión, en línea
Corrección de sobretensión	Regulación del voltaje de salida del 3% durante sobrevoltajes hasta 140 (medido L1-N: L2-N)
Corrección de baja tensión	Regulación del voltaje de salida del 3% durante sobrevoltajes de 65 (medida L1-N: L2-N)

ALARMAS DE LED E INTERRUPTORES  UPS 16kVA Online para Rack
Indicadores LED	Los 6 LED indican alimentación de línea, modo en línea, modo económico/de derivación, batería encendida, estado del cargador y de la salida CA; la pantalla LCD ofrece información adicional y opciones de control
Alarmas	Alarmas sonoras exclusivas para la mayoría de los UPS, condiciones ambientales y energéticas (consulte el manual)
Operacion para cancelar (silenciar) la alarma audible	Interruptor para cancelar la alarma
Interruptores (botones)	2 interruptores controlan el estado de energía apagado/encendido y cancelación de alarma/operación de la auto-prueba; 2 interruptores adicionales de soporte establecen y ejecutan las funciones de desplazamiento de LCD; el paquete de PDU incluye un interruptor de derivación que permite habilitar el reemplazo en funcionamiento del módulo de energía del UPS

SUPRESIÓN DE SOBRECARGA / RUIDO UPS 16kVA Online para Rack
Tiempo de respuesta de supresión de CA del UPS	Instantáneo
Supresión de ruido CA EMI / RFI	Sí

FÍSICAS UPS 16kVA Online para Rack
Factores de forma de instalación compatible con	bastidor de 19 pulgadas con 4 postes
Descripción de los accesorios de montaje incluidos	2 conjuntos incluidos de rieles ajustables para rack de 4 puestos
Factores de forma de instalación soportados con accesorios opcionales	Bastidor con 2 postes (2POSTRMKITWM); Torre (2-9USTAND)
Notas sobre los accesorios de montaje opcionales	2 conjuntos de 2POSTRMKITWM necesarios para la instalación en rack de 2 puestos de un módulo de potencia y de un módulo de baterías separados
Factor de forma primario	Bastidor
Dimensiones del UPS / Módulo de Energía en factor primario de forma (alto x ancho x profundidad / pulgadas)	7 x 2.19 x 3.58
Dimensiones del UPS / Módulo de Energía en factor primario de forma (alto x ancho x profundidad / cm)	17.8 x 44.4 x 102.9
Profundidad máxima de instalación en el rack con el sistema completo (pulgadas)	40.5
Profundidad máxima de instalación del rack con el sistema completo (cm)	102.9
Altura del Rack	8U
Factor de forma secundario	Torre (requiere 2-9USTAND)
UPS / Peso del módulo eléctrico (libras)	86
UPS / Peso del módulo eléctrico (kilogramos)	39
Detalles de las dimensiones del UPS	Incluye un módulo de potencia 4U y un módulo de baterías 4U
Included battery pack dimensions (height x width x depth / cm)	7 x 2.19 x 3.58
Dimensiones de paquete de baterías incluido (altura x ancho x profundidad / cm)	17.7 x 44.4 x 70.6
Peso del módulo de baterías incluido (lbs)	239
Peso del módulo de baterías incluido (kg)	108.5
Dimensiones de envio del UPS (Al x An x Pr / pulgadas)	45.5 x 2.19 x 3.58
Dimensiones de Envío de UPS (alto x ancho x profundidad /	115.6 x 59.7 x 87.1
Peso de envío (lb)	448.8
Peso de envío (kg)	203.8
Método de enfriamiento	Ventilador
Material de la carcasa UPS	Acero

AMBIENTALES UPS 16kVA Online para Rack
Rango de temperatura operativa	+32 ºF a +104 ºF / 0 ºC a +40 ºC.
Rango de temperatura de almacenamiento	+5 a +122 ºF/-15 a +50 ºC.
Humedad relativa	0 a 95%, sin condensación.
CA modo BTU / hr. (carga completa)	5715
BTU/hr en modo económico CA (carga completa)	2441
Modo batería BTU / hr. (carga completa)	4249
Clasificación de eficiencia del modo de CA (100% de carga)	87%
Elevación en Operación (pies)	0 a 3000 m (0 a 10.000 pies).
Ruido audible	60 dBA del lado frontal 1 metro
Elevación en Operación (m)	0-3000 m

COMUNICACIONES
Interfaz de Comunicaciones	USB (HID habilitado); DB9 Serial; Cierre de contacto; EPO (apagado de emergencia); Ranura para interfaz SNMP/Web
Descripción del puerto de monitoreo de la red	Las comunicaciones RS232 y de cierre de contacto están soportadas en un puerto DB9
Software PowerAlert de Tripp Lite	Incluido
Cable de comunicación	Cableado USB y DB9 incluido

TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA UPS 16kVA Online para Rack
Tiempo de transferencia	Sin tiempo de transferencia (0 ms.) en línea, modo de conversión doble
Transferencia de baja tensión a la energía de la batería	65V (L1-N:L2-N)
Transferencia de alta tension a la energia de la bateria (setpoint)	140V (L1-N:L2-N)

FUNCIONES ESPECIALES UPS 16kVA Online para Rack
Arranque en frío (puesta en marcha en modo batería	Soporta la operación con arranque en frío
Funciones de UPS de alta disponibilidad	Derivación de inversor automático; Interruptor de derivación manual; PDU extraíble de cambio en operación; Módulo de energía UPS de cambio en operación; Baterías de cambio en operación
Características ecológicas y alta eficiencia	Operación en modo de ahorro de energía de alta eficiencia; Horas diarias programables de operación en modo económico

CERTIFICACIONES UPS 16kVA Online para Rack SU16000RT4U
Certificaciones del UPS	Probado conforme a UL1778 (EE. UU.); Probado conforme a CSA (Canadá); Probado conforme a NOM (México); Cumple con FCC Parte 15 Clase A (EMI)

GARANTIA UPS 16kVA Online para Rack
Periodo de garantía del producto (A Nivel Mundial)	garantía limitada de 2 años
